Comment utiliser une épingle Pogo ?

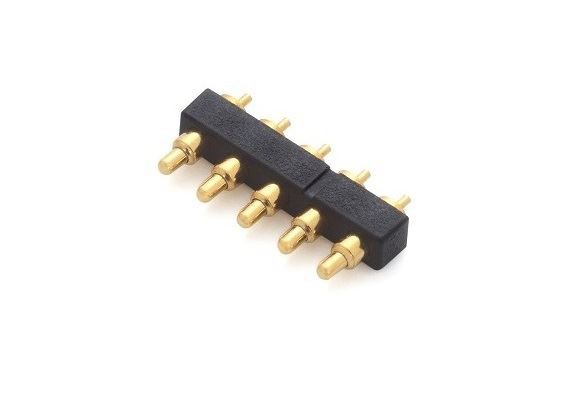

Introduction de base du connecteur POGO PIN
Le connecteur Pogo Pin est une sonde à ressort formée en rivetant les quatre composants de base d'une aiguille (Plunger), d'un tube d'aiguille (Tube), d'un ressort (Spring) et d'un noyau en caoutchouc (Boîtier) à travers un équipement de haute précision. Il est également appelé broche pogo, cosse à ressort, sonde à ressort, connecteur à ressort, PogoPin. Le fond du plongeur Pogo Pin's est généralement une structure de surface inclinée. La fonction de la structure de surface inclinée est de s'assurer que le Pogo Pin maintient l'aiguille (Plunger) en contact avec la paroi interne du tube d'aiguille (Tube) pendant le travail afin que le courant passe principalement à travers l'aiguille plaquée or (Plunger) et le tube de l'aiguille. (Tube) pour assurer la stabilité et la faible impédance du Pogo Pin.
Nous vous proposons une série de produits Pogo Pin. Dans l'industrie des connecteurs, la broche pogo est une technologie de connexion spéciale. Au cours des dernières années, cette technologie fiable a été acceptée par certains fabricants de renommée mondiale et utilisée avec succès dans plus d'une centaine de produits électroniques, tels que les batteries de téléphones portables, les connexions d'antenne, les systèmes de positionnement GPS et les ordinateurs portables. , Équipements de jeux vidéo, lampadaires extérieurs, appareils auditifs, récepteurs radio, etc.
PARAMÈTRES DE BASE DU CONNECTEUR POGO PIN
Broche Pogo (Plunger): Laiton plaqué or (C3604), l'épaisseur de la couche électrolytique varie avec différentes applications, en général, nickelé 1,25 ~ 2,5 um (converti en 50 ~ 100u"), or- plaqué 0.125um ~ 0.5um (converti en 5u"~20u").
Canon : laiton plaqué or (C3604), l'épaisseur de la couche électrolytique est différente pour différentes applications, en général, nickelé 1,25 ~ 2,5 um (converti en 50 ~ 100u"), plaqué or 0,125 um ~0.25um (converti en 5u"~10u").
Ressort : acier inoxydable (SUS304) ou fil d'acier à piano
Boîtier : PA46, PA9T, HTN, LCP (matériau sans halogène, classement au feu UL94V-0)
Couvercle (CAP) : PA46, PA9T, HTN, LCP (matériau sans halogène, classement au feu UL94V-0)

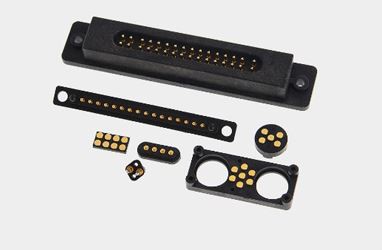

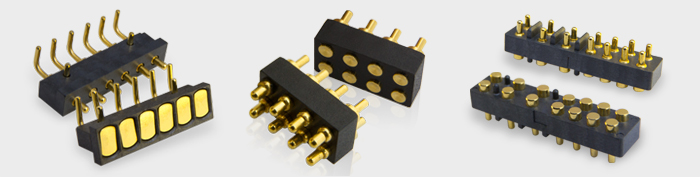

SPÉCIFICATIONS DU PRODUIT DU CONNECTEUR À PIN POGO
AVANTAGES DU CONNECTEUR POGO PIN
Conception étanche IPX6-IPX7
Petit facteur de forme
Résistance à haute température
Résistance à la corrosion
Fournir une conception personnalisée
Application du connecteur POGO PIN
