Structure du connecteur à broches pogo
Avec le développement du marché et la mise à niveau de la technologie des produits, de plus en plus de consommateurs ne se limitent pas seulement à la multifonctionnalité du produit, mais ils recherchent également une apparence élégante et une apparence petite et mince. Mais pour la fabrication et la conception, un tel produit est un énorme défi pour tous les ingénieurs de produits électroniques. En raison de l'espace de conception structurelle et des spécifications standard des connecteurs, il est difficile pour les ingénieurs d'avoir un bon choix pour le compléter. De plus, les goupilles pogo présentent des avantages évidents en termes de coût d'assemblage, de durée de vie, de cycle d'échantillonnage et de coût dans l'espace structurel.
La fonction principale de la broche pogo est la surintensité, allant de 20MA-10A. Il existe principalement des réglementations strictes concernant le diamètre, la hauteur et les exigences de placage de la broche pogo.

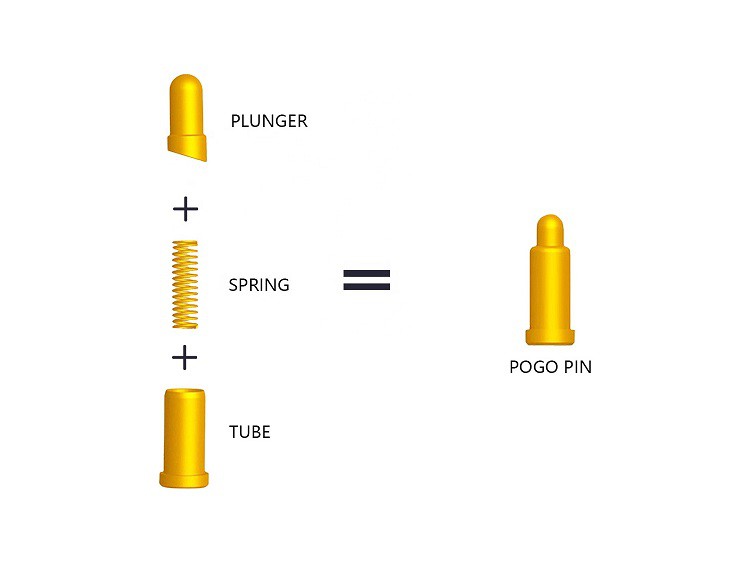

L'aiguille pogo pin nécessite une surface lisse dans un petit hémisphère rond. Exigences de conception d'aiguille pour les broches pogo POGOPIN.

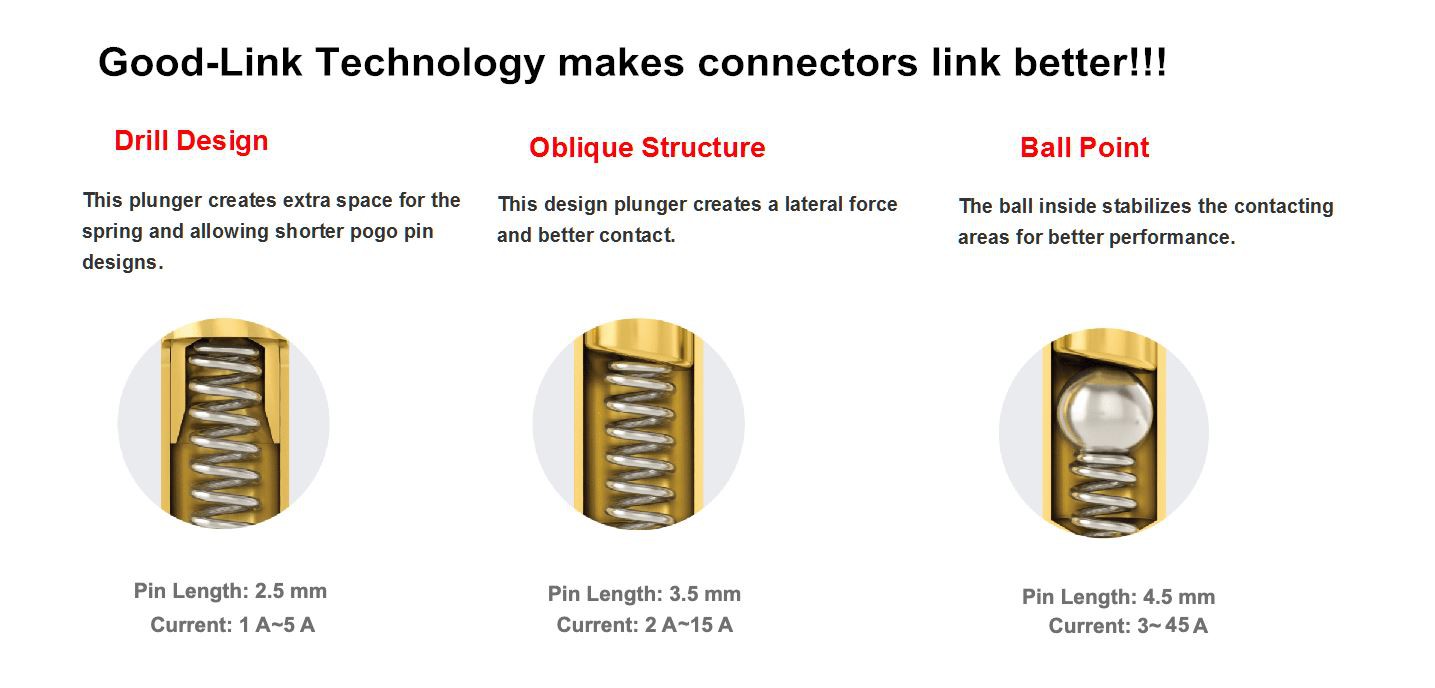

Biseau : Afin de s'assurer que l'aiguille est toujours en contact avec le tube d'aiguille lors du travail, Tyco Hanze a coupé l'extrémité de l'aiguille qui est en contact avec le ressort en biseau. Ce concept de conception peut assurer une impédance de contact faible et stable pour assurer la conduction stable du produit. La conception de perçage arrière est un bon choix pour les connecteurs de petite taille, qui peuvent répondre aux exigences d'élasticité des clients
La longueur du ressort correspondant de cette conception peut dépasser la longueur du tube d'aiguille. Dans le cas d'espace limité, la conception du perçage inversé permet d'obtenir une course élastique stable. La conception à fond plat ne sera pas inaccessible en raison de certaines conditions sur la structure de l'aiguille et du tube d'aiguille, ce qui fera passer le courant à travers le tube d'aiguille, et la paroi du tube d'aiguille ira tout droit le long du ressort, ce qui entraînera une résistance trop grande et la tension chutera dans un grand arc.
Nous sommes un fabricant de broches pogo, une entreprise de haute technologie axée sur la connexion de précision, le développement technologique en tant que noyau et intégrant l'ampli R &, la production et les ventes.
