Antenne pour écouteurs Bluetooth TWS
La principale raison pour laquelle les écouteurs Bluetooth sont si populaires est qu'ils sont sans fil et se débarrassent des chaînes des câbles d'écouteurs filaires. Les casques Bluetooth transmettent des signaux par ondes radio, la conception de l'antenne est donc très importante. Cet article présente brièvement les types d'antennes couramment utilisés dans les produits numériques portables.
1. Antenne PCB.
L'antenne PCB est une antenne directement composée d'une feuille de cuivre sur la carte de circuit imprimé, qui présente les avantages d'un faible coût, d'une grande stabilité des lots et d'aucun débogage en production. L'inconvénient est qu'il ne convient qu'à une seule bande de fréquence, et parce qu'il est composé de feuille de cuivre PCB, la position de l'antenne est relativement limitée. De plus, l'antenne PCB nécessite généralement une grande zone de marge, et la taille de l'antenne elle-même est également grande. Les antennes PCB sont largement utilisées dans les ordinateurs portables, les téléviseurs, etc. Les antennes PCB des casques Bluetooth sont illustrées dans la figure suivante :

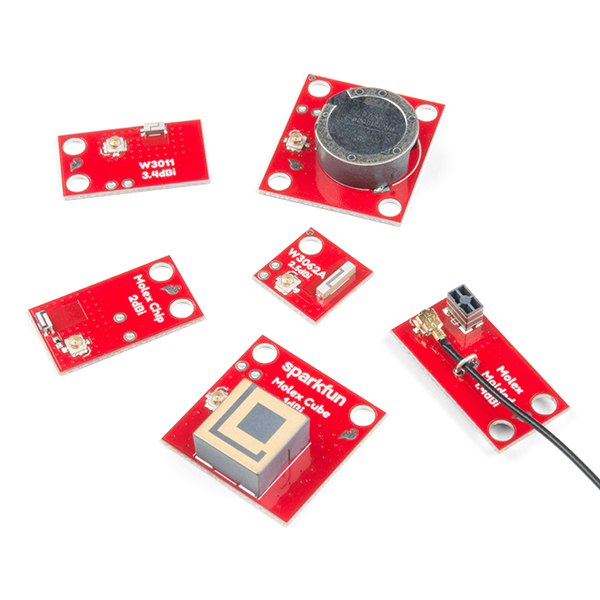

2. Antenne en céramique.
L'antenne en céramique est une antenne miniaturisée adaptée aux appareils Bluetooth. Il occupe un petit espace et a de bonnes performances. Il a une bande passante étroite et il est difficile d'obtenir plusieurs bandes de fréquences. Il peut améliorer efficacement l'intégration de la carte mère et réduire la restriction de l'antenne sur l'ID.; La conception doit être importée au début de la définition de la carte. Les antennes céramiques sont divisées en antennes céramiques blocs et antennes céramiques multicouches :
Antenne bloc : L'ensemble du corps céramique est fritté à haute température puis la partie métallique de l'antenne est imprimée sur la surface du bloc céramique.
Antenne multicouche : la cuisson adopte la méthode de co-cuisson à basse température pour dire que les céramiques multicouches sont empilées et alignées puis frittées à haute température, de sorte que le conducteur métallique de l'antenne peut être imprimé sur chaque couche diélectrique en céramique. selon les exigences de conception, de sorte qu'il puisse efficacement réduire la taille de l'antenne et puisse atteindre l'objectif de cacher l'antenne.
Étant donné que la constante diélectrique de la céramique elle-même est supérieure à celle de la carte de circuit imprimé, l'utilisation d'une antenne en céramique peut réduire efficacement la taille de l'antenne tout en garantissant les performances de l'antenne. L'inconvénient des antennes en céramique est qu'elles ont des problèmes de cohérence, qu'elles sont grandes et qu'elles sont également limitées lorsqu'elles sont placées. Les antennes en céramique sont les plus utilisées dans les produits IoT, tels que les antennes GPS et les antennes Bluetooth.

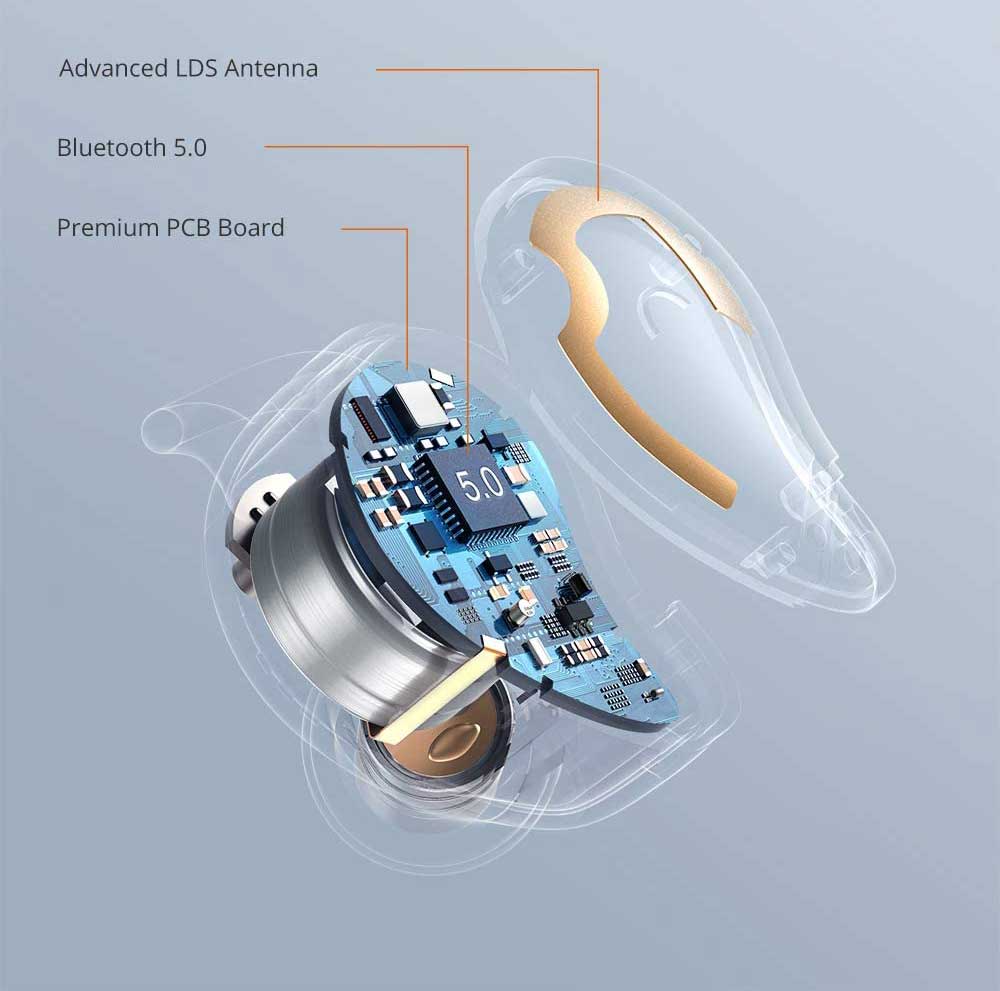

3. Antenne LDS.
La technologie d'antenne LDS est une technologie de structuration directe par laser, qui utilise un ordinateur pour contrôler le mouvement du laser en fonction de la trajectoire du motif conducteur, et projette le laser sur le dispositif en plastique tridimensionnel moulé. En quelques secondes, le modèle de circuit est activé. Son principe est similaire à une antenne PCB, la différence est que LDS utilise la forme de l'antenne pour projeter un laser sur un boîtier en plastique, et la galvanoplastie pour former une antenne métallique en quelques secondes. Le plus grand inconvénient de l'antenne LDS est le coût élevé et le processus compliqué. Le plus grand avantage est que l'antenne peut être directement placée à l'arrière du boîtier, de sorte que la zone de dégagement de l'antenne est grande et que l'efficacité de l'antenne est élevée. Il est actuellement largement utilisé dans les smartphones haut de gamme, les montres/bracelets intelligents et les casques Bluetooth.
