Façons d'installer les connecteurs Pogo Pin
Si vous envisagez d'appliquer des connecteurs à ressort à votre appareil, vous devez vous demander quelle méthode d'installation est la plus appropriée pour utiliser des connecteurs pogo-pin. Cet article vous expliquera les différences entre toutes les options, analysera les avantages et les inconvénients et vous donnera un avis sur la plus appropriée.
Si vous avez des questions spécifiques, veuillez nous contacter directement et nos ingénieurs professionnels vous fourniront les meilleurs conseils. Nos ingénieurs vous proposeront une conception répondant au mieux à vos considérations de coût en fonction de votre cahier des charges et de vos besoins.
Comment installer le connecteur par soudure ?

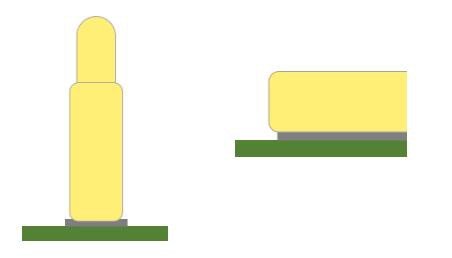

1. La première et la plus simple consiste à utiliser de la pâte à souder pour fixer le connecteur à la plaque d'étain. Bien que ce soit le moyen le plus simple, nous ne le recommandons généralement pas.
D'une manière générale, cette méthode est moins stable et la sonde se détachera de la plaque d'étain en raison des interférences de vibration et de la pression.

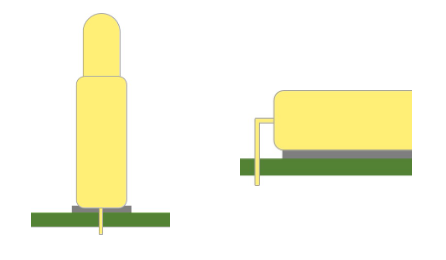

2. Il est plus couramment utilisé pour fixer de gros composants à une carte de circuit imprimé en insérant une broche pogo dans une queue, qui est fixée à la carte de circuit imprimé par la queue.
De cette façon, l'aiguille unique aura un point d'appui supplémentaire et sera plus stable.

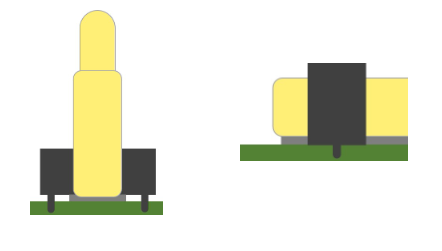

3. La méthode consiste à utiliser le noyau en caoutchouc avec le trépied, à l'installer d'abord sur le circuit imprimé en toute sécurité, puis à installer les broches pogo sur la plaque d'étain avec de la pâte à souder ou de la pression.
Cette méthode convient à la plupart des situations et présente un certain degré de stabilité, mais il est recommandé de tenir compte de la question du coût.
4. En combinant les deuxième et troisième méthodes, fixez d'abord le noyau en caoutchouc sur la carte de circuit imprimé, puis fixez le connecteur à broche pogo à la queue et fixez-le sur la carte.
C'est un moyen très sûr d'installer le connecteur, et cela rend le connecteur plus stable et durable. Si vous avez des considérations de coût illimitées, je recommande cette méthode d'installation.
