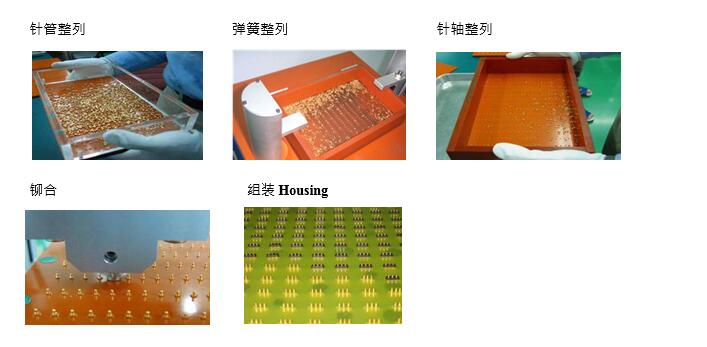

Processus de production du connecteur Pogo Pin
Matériau tige/tube d'aiguille :
La fonction principale du connecteur est que le nombre de fois où la conduction du signal et le branchement et le débranchement est élevé, de sorte que la conductivité et l'élasticité (limite d'élasticité) du matériau sont également requises.
1-1 : Laiton (BRASS) : alliage cuivre-zinc, sa conductivité est bonne, la conductivité est d'environ 26 % ~ 29 % (IACS), selon la proportion de cuivre peut être divisé en C2680 (JIS) et C3604 , C3601 (traitement thermique requis)
1-2 : Phosphor Bronze (PHOSPHOR BRONZE) : alliage cuivre-étain, sa conductivité est pire que le laiton, la conductivité est d'environ 13 %. Mais son élasticité et sa flexibilité sont bonnes
Il convient aux tuyaux avec un processus d'étirage et sa classification peut être divisée en C5440, C5191 et C5210 selon la teneur en étain. Plus la teneur en étain est élevée, plus la conductivité est mauvaise et meilleure est l'élasticité.
1-3 : Alliages de cuivre traités thermiquement : par exemple, le cuivre au béryllium (ALLIAGE DE BÉRYLLIUM) a une bonne conductivité électrique et une bonne élasticité, mais son prix est élevé.
Matériaux utilisés pour le boîtier et le capuchon :

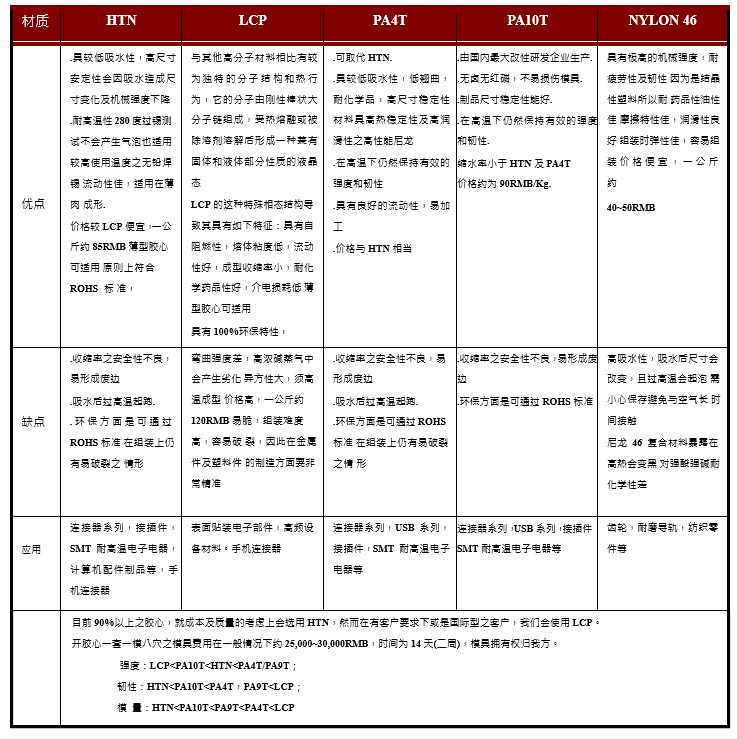

Fournissez la structure principale et l'isolation du connecteur et placez le Pogo PIN à l'intérieur. Matériaux utilisés : la taille, la forme et l'utilisation des connecteurs sont très différentes, de sorte que les plastiques techniques utilisés sont également variés. Lors de la conception des connecteurs, la résistance à la température, la fluidité, la résistance mécanique, les performances électriques, les exigences de protection de l'environnement et les coûts doivent être pris en compte comme facteurs pour choisir les plastiques techniques appropriés. Les plastiques techniques couramment utilisés sont LCP, HTN, NYLON46, PBT, PA4T, PA10T, PC, etc.
Parce que LCP lui-même a des propriétés ignifuges, il peut atteindre le niveau UL94 V-0 sans ajouter de retardateur de flamme, de sorte que LCP peut rapidement répondre aux exigences RoHS et sans halogène. HTN, PA4T et PA9T sont des matériaux en nylon et des retardateurs de flamme doivent être ajoutés pour atteindre la classe V UL94 0, les fabricants de HTN, PA4T et PA10T déclarent que les matériaux des grades concernés utilisent des matériaux sans halogène retardateurs de flamme.
