Comment faire le contact du ressort?
Le contact à ressort existant est principalement composé d'une broche de contact supérieure, d'une broche de contact inférieure et d'un ressort. La broche de contact supérieure et la broche de contact inférieure sont assemblées pour pouvoir coulisser de haut en bas, et la broche de contact supérieure et la broche de contact inférieure sont supportées élastiquement par le ressort. . Par conséquent, grâce à la force élastique du ressort, la broche de contact supérieure est pressurisée contre la borne du CI, et la broche de contact inférieure est pressurisée contre le PCB pour obtenir un contact électrique.
Ce contact à ressort a pour fonction de connecter électriquement les bornes du PCB et du CI et est le composant central de la prise utilisée pour tester le CI. Les contacts à ressort existants sont difficiles à minimiser le diamètre extérieur du ressort. Afin d'établir un contact à ressort avec un diamètre extérieur de 0,2 mm, le diamètre du fil du ressort et la forme et la taille des broches de contact supérieure et inférieure deviendront extrêmement petites. Il est difficile à traiter et à assembler au niveau technique actuel. Par conséquent, dans la production de masse et Il y a des difficultés de qualité, et il y a des limitations dans la structure des contacts pour des pas extrêmement petits qui sont trop chers. La broche Pogo est une sorte de matériel qui conduit le courant et transmet des signaux. De nombreux amis l'appellent également une broche de signal. Il peut réaliser la puissance de la fonction de conduction. La plupart d'entre eux sont en contact avec la paroi en cuivre à travers l'aiguille de la broche pogo obliquement en dessous, et le ressort de la cosse de la broche pogo porte une petite quantité de gravité, de sorte que la paroi intérieure du manchon en cuivre doit être lisse. La broche Pogo a les caractéristiques d'anti-corrosion, de stabilité élevée et de durabilité élevée.
Alors, quelle est la composition du pogo pin produit par le fabricant ?

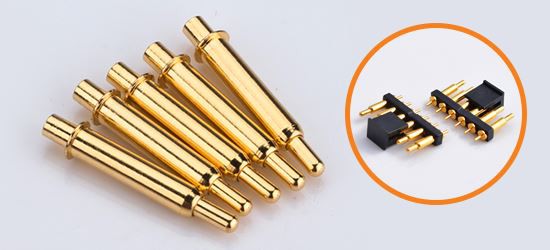

L'aiguille pogo pin est principalement composée d'une tige d'aiguille, d'un ressort, d'un tube d'aiguille en trois parties alignées, utilisant l'instrument de précision de rivetage, rivetant et préchargeant la sonde à ressort, sa structure interne est une structure à ressort de précision. Au cours du processus de production, les fabricants de broches pogo rendront sa surface plaquée or, ce qui peut mieux améliorer sa fonction anti-corrosion, ses performances mécaniques, ses performances électriques, etc. La pointe de l'aiguille a des aiguilles pointues, des aiguilles à griffes, des aiguilles rondes, des aiguilles à couteaux, etc. En raison de sa structure spéciale et précise, il est largement utilisé dans les connecteurs de précision, ce qui peut réduire considérablement le poids et l'apparence du connecteur et rendre les appareils intelligents plus exquis et plus beaux.
Les épingles Pogo peuvent maintenant être utilisées dans de nombreuses industries. Avec l'utilisation généralisée des appareils électroniques, en particulier la popularisation des terminaux mobiles, de nombreux produits ne peuvent pas laisser de broches pogo. Par exemple, l'antenne utilisée pour recevoir le signal à l'intérieur du téléphone mobile lui sera appliquée en tant que dispositif de transmission de signal de téléphone mobile. Ses avantages sont une forte capacité anti-interférence et une faible inductance. En plus de la broche pogo utilisée dans les téléphones mobiles, elle peut être vue sur de nombreux appareils portables, tels que les montres intelligentes, les bracelets intelligents, les chaussures intelligentes, les localisateurs, les casques Bluetooth et uniquement les cartables. En outre, la broche pogo est également largement utilisée dans les maisons intelligentes, les équipements médicaux, les équipements industriels, les drones, les robots intelligents, la navigation automobile, les communications militaires, l'aérospatiale et d'autres domaines scientifiques et technologiques.
