Comment installer des broches pogo?
Analyse du problème de placage d'or anormal des broches pogo dans les connecteurs POGO PIN
Les broches des broches pogo du connecteur POGO PIN sont généralement en laiton, qui est un métal très actif. Lorsqu'il est exposé à l'air, il réagit avec l'oxygène de l'air et la surface s'oxyde.
Par conséquent, les broches pogo POGO PIN doivent être plaquées en surface, plus généralement plaquées or, nickelées, zinguées, argentées, etc. processus de placage.
Le processus de placage à l'or joue un rôle important dans le revêtement des broches pogo POGOPIN. À l'heure actuelle, le placage à l'or est encore effectué dans les trous d'un grand nombre de composants à trou d'épingle par placage en barillet et placage par vibration, à l'exception de certaines broches pogo en matériau qui sont sélectivement plaquées d'or. . Ces dernières années, la taille du connecteur est devenue de plus en plus miniaturisée, et la qualité du placage d'or dans le trou de la partie sténopé est devenue plus importante. Les exigences de qualité des utilisateurs pour la couche d'or deviennent également de plus en plus élevées, et certains utilisateurs ont également une qualité d'apparence de plus en plus élevée de la couche d'or. Même à des niveaux très critiques, ces problèmes de qualité courants peuvent toujours améliorer la qualité du placage or du connecteur pour garantir la qualité du placage or du connecteur. Les raisons de ces problèmes de qualité sont discutées une par une.
1. La couleur de la couche plaquée or de la broche pogo est anormale. La couleur de la couche plaquée or de la goupille élastique est incompatible avec la couleur de la couche d'or ordinaire, ou la couche d'or de différentes parties du même produit auxiliaire a une couleur différente. C'est l'un des problèmes les plus courants de la galvanoplastie.
2. L'influence des impuretés dans la matière première plaquée or pogo pin
Lorsque les impuretés introduites dans la solution de placage dépassent la tolérance de la solution de placage d'or, la couleur et la luminosité de la couche d'or seront rapidement affectées. Si elle est affectée par des impuretés organiques, la couche d'or apparaîtra terne. Le film est très sombre et la position des cheveux n'est pas figée. Si des impuretés métalliques interfèrent, la plage effective de densité de courant sera réduite. Le test de la cellule Hall montre que la densité de courant de l'éprouvette n'est pas brillante à l'extrémité inférieure ou plaque à l'extrémité supérieure et non plaquée à l'extrémité inférieure. Étant donné que la galvanoplastie est rouge ou même noircie, le changement de couleur dans le trou est plus évident.
3. La densité de courant plaquée or de la broche pogo est trop élevée.
Étant donné que la surface totale de la pièce plaquée est mal calculée, la valeur est supérieure à la surface réelle, de sorte que la quantité de courant de placage à l'or est trop grande, ou lorsque le placage à l'or est utilisé, l'amplitude du placage à l'or est trop petite pour cristalliser tout ou partie du placage or dans le sillon, et visuellement Watch gold. Cette couche est rouge.
La méthode d'installation de la broche pogo est la suivante :

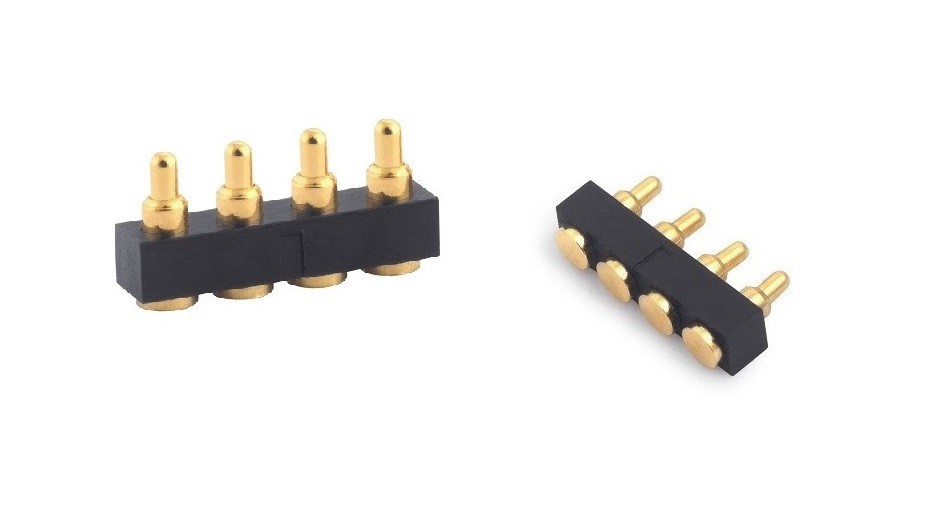

1. Montage en surface
La broche pogo est généralement installée de manière stable et le bas du tube à aiguille est une conception à fond plat, nous pouvons donc utiliser un emballage vertical ou horizontal, ce qui facilite la soudure avec le PCB. De plus, certaines aiguilles ont des goupilles de positionnement à l'extrémité, il n'y a donc pas de décalage et cela fonctionnera mieux.

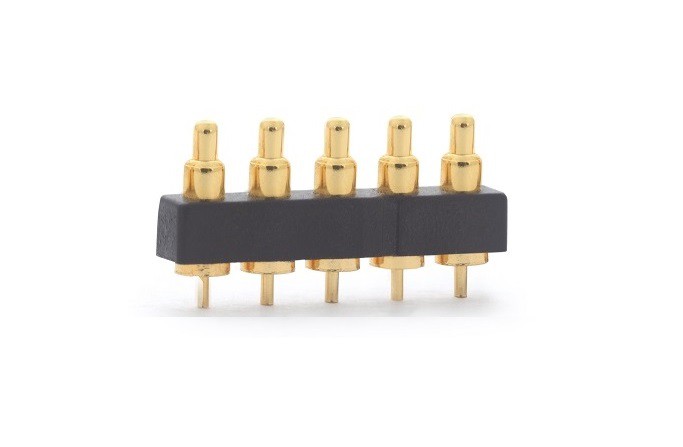

2. Méthode d'installation de la queue de soudure droite
Boîtier enfichable ordinaire pour une soudure facile. De plus, nous utilisons souvent des packages de plug-ins de fin de ligne, ce qui offre également aux fabricants de broches pogo plus d'options en termes d'utilisation de l'espace.

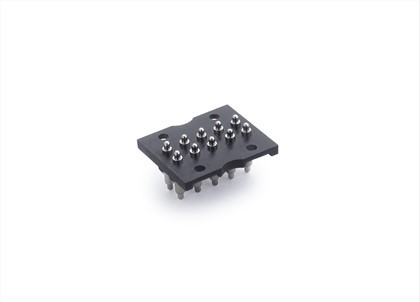

3. Installation flottante
Adopte principalement une conception à double effet à double tête, qui est plus adaptée à la connexion sans pression de soudage, permettant aux ingénieurs d'avoir plus de flexibilité d'espace lors de la réalisation de connexions carte à carte bidirectionnelles.
Il existe de nombreuses autres méthodes d'installation pour les broches pogo POGO PIN. Nous devons également choisir en fonction de notre situation réelle.
