7 raisons pour lesquelles les Pogo Pins sont la meilleure solution de connecteur
Les broches Pogo sont parfaitement adaptées à de nombreuses applications telles que les connexions d'accueil, de carte à carte ou de charge. Voici pourquoi.
Les connecteurs à ressort ou soi-disant broches pogo deviennent de plus en plus populaires depuis que des entreprises de premier plan telles qu'Apple et Microsoft les ont utilisées dans leurs produits de consommation.
Les broches Pogo combinent quelques avantages qui les distinguent de la plupart des autres types de connecteurs.
Dans l'article d'aujourd'hui, nous discuterons de ces avantages et examinerons de plus près comment ces avantages peuvent être exploités dans votre conception.
Une brève histoire des épingles pogo
Avant d'aborder directement les 7 raisons, commençons par un bref historique des pogo pins. Le type de connecteur existe depuis environ 50 ans. Les ingénieurs de l'ancienne garde se souviendront que ces épingles n'avaient pas la meilleure réputation. Ils étaient souvent instables, avaient un faible courant et étaient très sensibles à tout type de vibration, ce qui les disqualifiait pour de nombreuses applications impliquant la transmission de données. Depuis l'avènement de l'industrie des tests de semi-conducteurs, les broches de test à ressort ont apporté des améliorations significatives. Les progrès technologiques qui avaient été nécessaires pour réduire leur taille à un niveau qui les rendrait adaptés aux pas fins requis pendant les procédures de test IC ont été transférés aux connecteurs à broches pogo de qualité grand public.
Alors pourquoi les broches Pogo sont-elles si populaires aujourd'hui et qu'est-ce qui les rend idéales pour de nombreuses applications ? Voici les raisons :
1. Parlons du coût du Pogo Pin
La plupart des connecteurs sont produits en utilisant le processus d'emboutissage. Ce processus prend essentiellement une mince pièce de métal qui est formée en estampant le métal dans la bonne forme par un moule.
Découvrez ce petit clip vidéo qui explique le processus.
Contrairement à cela, les broches pogo sont produites en utilisant le processus de tournage. Ce processus utilise un morceau de métal rond et le fait tourner très rapidement. Un bord tranchant raye alors les parties du bloc de métal qui ne sont pas nécessaires.
La principale différence entre les deux processus est le coût de fabrication d'un moule. La production d'un moule peut coûter jusqu'à 5000 USD. Cela signifie que le coût de ce moule doit être intégré dans le calcul, ce qui peut être un facteur de prix important. Jetez un oeil à cet exemple de calcul:
Surtout pour les connecteurs non standard en faible quantité, les broches Pogo sont l'alternative la plus efficace. Dans l'exemple ci-dessus, le prix a augmenté de plus de 80 %.
2. Meilleur connecteur pour la meilleure expérience utilisateur

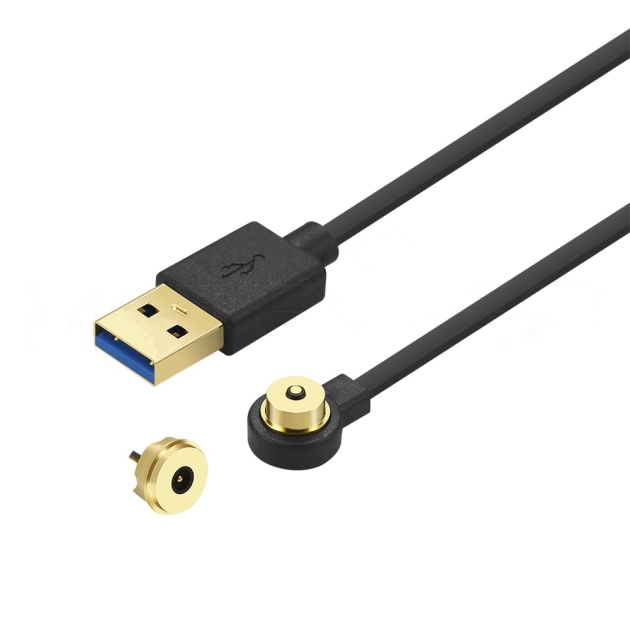

Les connecteurs à ressort sont pratiques. Je suis sûr que tout le monde a sa propre opinion légitime sur les produits Apple, mais lorsque j'ai utilisé pour la première fois le câble de charge Magsafe sur l'ordinateur portable de mes amis en 2008, j'étais vraiment déconcerté. C'est du génie. Il suffit de le clipser, alignement automatique, simple à utiliser. C'est ainsi que fonctionne l'ingénierie. Faire de petits changements sur des produits établis qui donnent aux utilisateurs cet effet époustouflant et en font des clients fidèles de la marque.
Les connecteurs à broches Pogo améliorent souvent l'expérience utilisateur. Surtout lorsqu'ils sont effectués de manière à les aligner automatiquement sur l'appareil.
3. Le bon connecteur pour les petits espaces
La plupart des connecteurs sont soit grands et stables, soit petits et fragiles. Les Pogo Pins combinent les deux avantages en un seul produit. Ils peuvent être extrêmement petits tout en survivant jusqu'à 1 million de compressions. Cela est dû à leur conception de ressort spécifique qui conserve sa taille et sa stabilité. Un ressort plat estampé augmente la contrainte sur le coin de flexion tandis qu'un ressort en spirale a une répartition uniforme de la force pendant la compression. Cela permet de faire des dessins plus petits.
4. Pourquoi les Pogo Pins sont le type de connecteur le plus durable
Les connecteurs à ressort sont extrêmement durables. Contrairement à tout autre type de connecteur, les broches pogo sont compressées verticalement. Cette compression unidirectionnelle de toutes les pièces réduit considérablement l'usure de chaque pièce. Le problème ici est que lors de l'insertion d'un connecteur, deux feuilles de métal se rayent l'une sur l'autre. Cela détériorera le revêtement extérieur au fil du temps et réduira la capacité de charge actuelle. Cet effet est plus fort lorsqu'un utilisateur branche le connecteur avec plus de force. Ceci, cependant, ne peut pas se produire avec les goupilles pogo car les seuls éléments de friction sont l'interaction entre le piston et le canon. Ce frottement est généré par la force du ressort interne qui est limitée et spécifiée par l'ingénieur.
5. Connecteur à haute tolérance
Aucun autre type de connecteur n'a une course aussi élevée que les connecteurs pogo pin. Cela donne aux ingénieurs et aux utilisateurs une énorme liberté lors de l'utilisation du connecteur.
De petites erreurs de production peuvent être compensées par le déplacement de travail. Les connecteurs utilisés à l'intérieur du téléphone étaient de petits connecteurs à ressort plat qui touchaient les contacts du capteur d'empreintes digitales monté sur la coque arrière du téléphone. Dans les zones chaudes, le plastique du capot arrière s'est dilaté et a soulevé les plages de contact des connecteurs. Cela aurait pu être évité en utilisant un connecteur avec une course plus longue, qui offre plus de tolérance à de telles déformations de matériaux.
6. Connexion d'assemblage simple
L'assemblage est l'une des principales considérations lors de la conception d'un appareil. Faire des connexions manuelles coûte cher et demande beaucoup de travail. Avec un connecteur carte à carte qui utilise des broches pogo, aucun alignement manuel n'est nécessaire. Les pièces peuvent être rapidement assemblées tout en
ayant une grande flexibilité en terme d'ordre de montage. Cela fait des épingles pogo un choix de plus en plus populaire. Avec des broches telles que la broche à vis, les ingénieurs peuvent même combiner le montage et la connexion en même temps.
7. Flux de courant stable
Le dernier point est l'extraordinaire stabilité du flux de courant. Les Pogo Pins peuvent être équipés individuellement de forces de ressort et de conceptions spécifiques. Lors de l'augmentation de la force du ressort, le piston est pressé de manière plus stable contre le canon à l'intérieur de la goupille. Il en résulte une meilleure conductivité. Différentes conceptions telles que la conception en boule et la conception Pogo à courant élevé entraînent également une amélioration du flux de courant. La clé ici est de maximiser le nombre de points de contact entre le piston et le cylindre pour réduire le risque d'une déconnexion temporaire. Lors d'une déconnexion, la totalité du courant peut traverser le ressort, ce qui peut provoquer une fonte du ressort et finalement conduire à la défaillance de la broche.
