Test de circuit intégré de semi-conducteur Pogo Pin Tower

Tour de test de circuits intégrés de semi-conducteurs Pogo pin

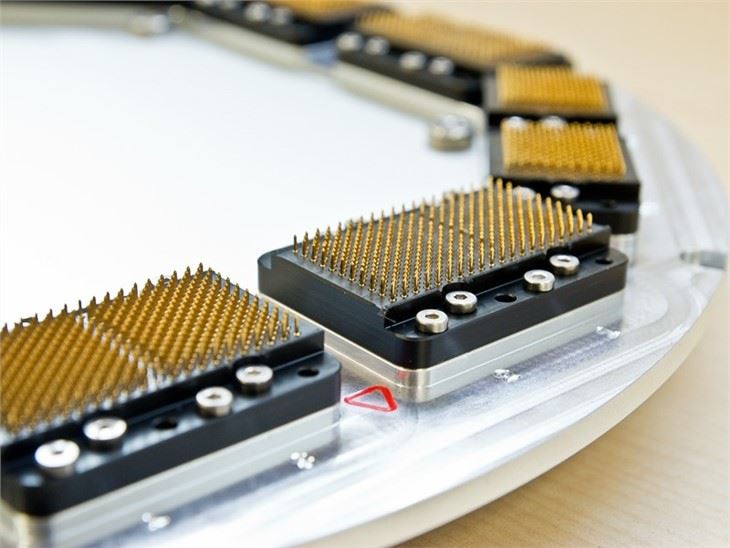

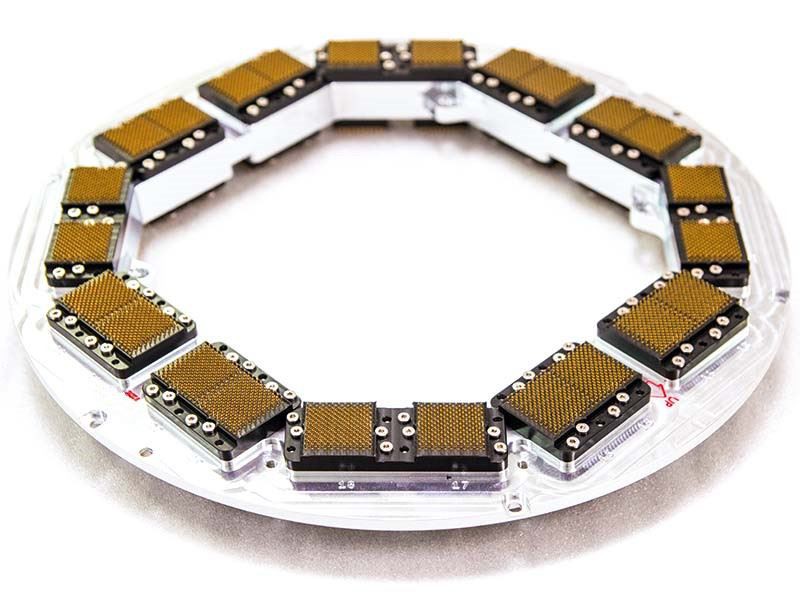

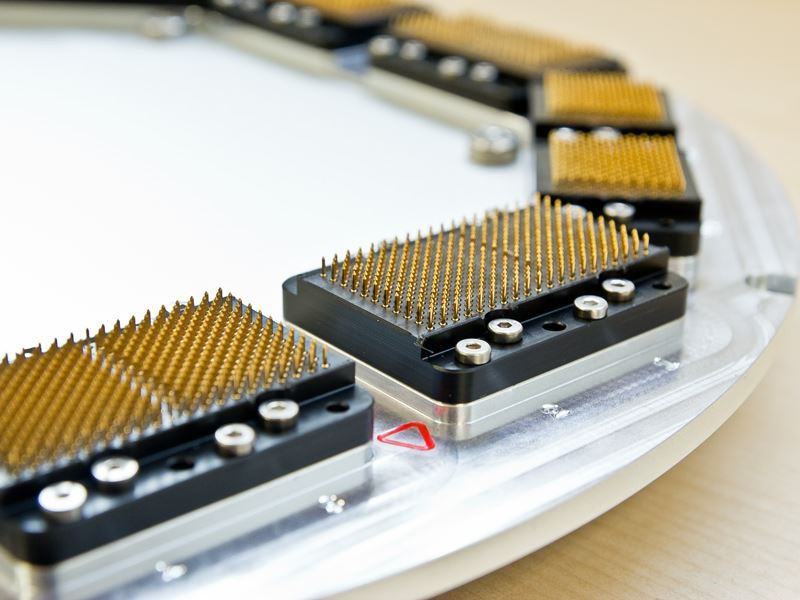

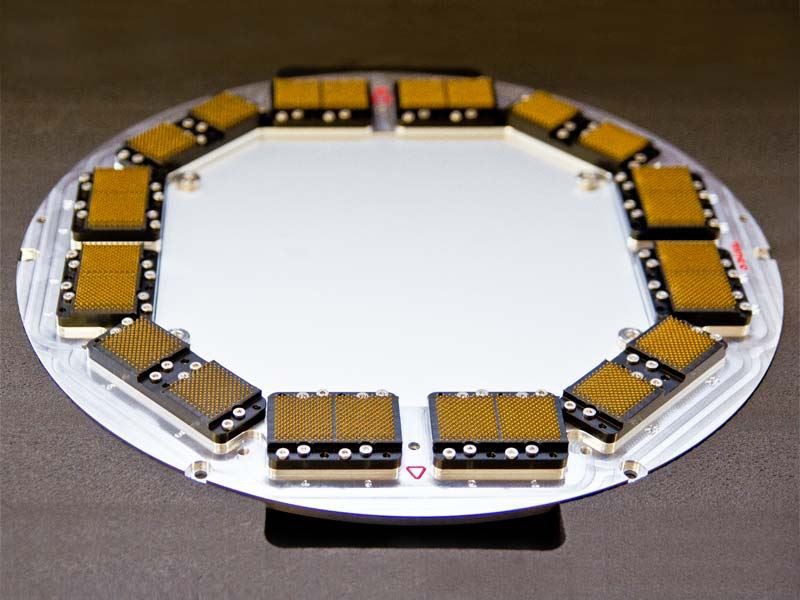

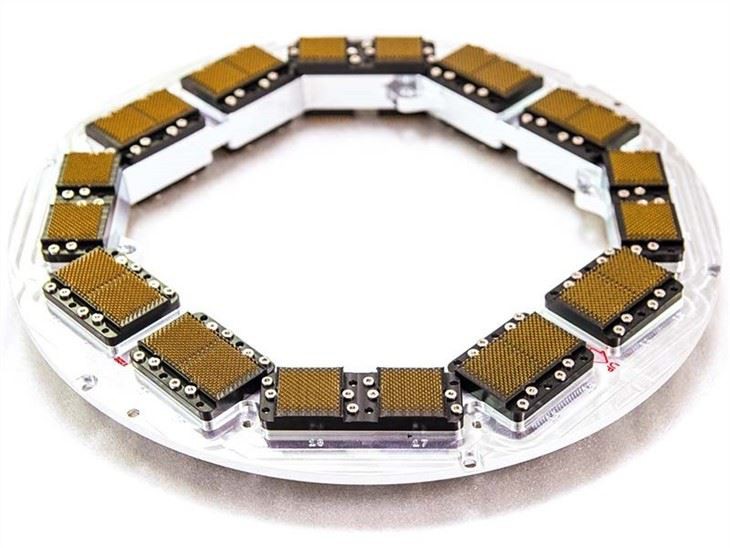

La tour de broche Pogo de test de circuits intégrés de semi-conducteurs se combine avec le connecteur de broche Pogo de test et les broches pogo.

Tour de test de circuits intégrés de semi-conducteurs Pogo pin

Entièrement compatible avec les tours de sonde existantes : 360/900 / 1 080 / 1 320 / 1 620 / 2 070 broches. Un module de broches 18-avec 90 broches de signal par module unique et un module de broches 10-avec 45 broches de signal par module unique.

Espace d'application : 224 centimètres carrés et 114 centimètres carrés

Tour de broches Pogo de test de circuits intégrés de semi-conducteurs : extension de l'espace d'application, conception de modules de broches, espace librement configurable, diverses solutions de modules de broches pogo peuvent être fournies en fonction des besoins du client, configurables de 800 à 4 800 broches.

Tour de test de circuits intégrés de semi-conducteurs Pogo pin

Certification de la mesure de la résistance de contact pour garantir d'excellentes performances. Outils de débogage, outil de test de position de la tour de sonde, outil de vérification de l'emplacement du nœud.

Tour de test de circuits intégrés de semi-conducteurs Pogo pin

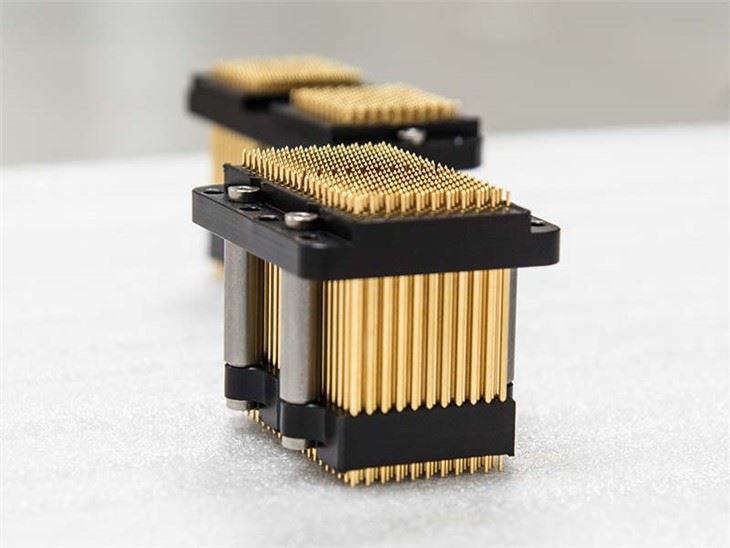

La structure modulaire rend la goupille pogo et le bloc à ressort faciles à étendre et à remplacer, et faciles à entretenir. Compatible avec toutes les cartes PIB traditionnelles et les stations de sonde standard. Solutions d'interface plus économiques, avancées et innovantes Avec couvercle pour un test à basse température.

Tour de test de circuits intégrés de semi-conducteurs Pogo pin

la sonde de test de précision est une sonde de test, qui est un élément indispensable du processus de test électrique de précision. Dans le processus de R&D et de production de circuits électroniques, il est souvent nécessaire de tester et d'analyser la continuité et la qualité du signal. À ce stade, il est nécessaire d'utiliser une sonde de test de précision pour extraire le signal sans perte et le fournir à l'ICT ou au système de test correspondant pour une analyse intégrée.

Tour de test de circuits intégrés de semi-conducteurs Pogo pin

Selon les domaines d'application des sondes de test, les sondes de test sont divisées en sondes ICT conventionnelles, sondes de test à semi-conducteurs, sondes de test haute fréquence RF, sondes à courant élevé et sondes de contact de batterie. Il peut également être divisé en broches pogo conventionnelles à une extrémité, en aiguilles de test BGA à double extrémité et en aiguilles à double extrémité pour adaptateur de manchon d'aiguille.

Tour de test de circuits intégrés de semi-conducteurs Pogo pin

Au début de la sélection de la sonde, plusieurs paramètres qui doivent être pris en compte sont la distance de la sonde de test, la sélection du type de tête approprié de l'objet à tester, le courant transporté par le test, la course du mouvement de test , et la force élastique qui doit être sélectionnée, etc.
