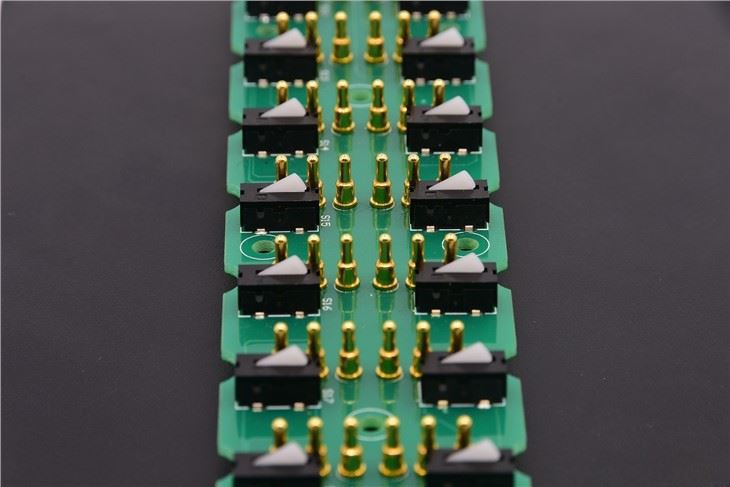

Pcb pogo Pins à ressort

Pcb pogo Pins à ressort

POGO PIN est un connecteur électronique très couramment utilisé. Sa structure de base se compose d’un tube tournant, d’une aiguille tournante et d’un ressort de compression. La bouche du tube d’aiguille est sertie pour maintenir l’aiguille à l’intérieur du tube d’aiguille, et la force de contact est fournie par le ressort pour établir une connexion électrique entre l’aiguille et les pièces d’amarrage. Je crois que beaucoup de gens ne savent pas comment POGO PIN est soudé.

Pcb pogo Pins à ressort

Lors de l’utilisation de POGO PIN, les extrémités mâle et femelle sont amarrées et la broche pogo comprime une certaine course (quantité de compression 1,0 mm, force élastique 70 g±20 g). Il peut être allumé, transmettre des signaux, etc. pour réaliser diverses fonctions. Pogo Pin peut être soudé sur le PCB pour le réparer, ou il peut être fixé sur la structure du produit, ce qui nécessite des ingénieurs de conception professionnels pour résoudre le problème.

Pcb pogo Pins à ressort

10 ans d’expérience dans la production de dés à ressort POGOPIN, la qualité et la quantité. Afin d’assurer la qualité des produits, les détails de chaque lien de traitement doivent être très bien contrôlés. Les dés à coudre à ressort que nous produisons ont toujours maintenu une longueur d’avance, ont été reconnus par certaines entreprises nationales et étrangères bien connues comme leurs fournisseurs de connecteurs et ont acquis une bonne réputation.

Pcb pogo Pins à ressort

La structure utilisée pour connecter la carte PCB avec une hauteur de travail nulle et le connecteur POGOPIN, y compris le tube d’aiguille et la carte PCB, un trou de montage est ouvert au milieu du haut de la carte PCB, le tube d’aiguille est disposé à l’intérieur du trou de montage et l’intérieur du tube d’aiguille est fourni avec une structure de connexion, la structure de connexion Il se compose d’un ressort et d’un arbre à aiguille. Ce type de structure pour connecter la carte PCB avec une hauteur de travail nulle et le connecteur POGOPIN, grâce à l’élasticité du ressort, lorsque le connecteur POGOPIN est connecté à la carte PCB, l’arbre de broche peut être poussé à l’intérieur, comprimant le ressort, de sorte que la carte PCB est Le dessus est maintenu à plat pour atteindre une hauteur de travail nulle, et lorsque le connecteur POGOPIN est séparé de la carte PCB, l’arbre de l’aiguille peut dépasser de l’intérieur du tube de l’aiguille sous l’action de la force du ressort, ce qui améliore la praticabilité.

Pcb pogo Pins à ressort

Comment les broches pogopin pogo sont-elles installées sur Pcb?

Tout d’abord, le montage en surface

La broche pogo est généralement installée de manière stable et le fond du tube d’aiguille est une conception à fond plat, de sorte que nous pouvons utiliser un boîtier vertical ou horizontal, ce qui facilite la soudure avec le PCB. En outre, certaines aiguilles ont des broches de localisation à l’extrémité, il n’y a donc pas de décalage et cela fonctionnera mieux.

Deuxièmement, la méthode d’installation de la queue de soudure droite

Boîtier plug-in ordinaire pour une soudure facile. En outre, nous utilisons souvent des boîtiers enfichables de queue, ce qui donne également aux fabricants de broches pogo plus d’options en termes d’utilisation de l’espace.

Troisièmement, l’installation flottante

Adopte principalement une conception à double effet à double tête, qui convient mieux à la connexion sans pression de soudage, ce qui permet aux ingénieurs d’avoir plus de flexibilité d’espace lors de la réalisation de connexions de carte à carte bidirectionnelles.

Les points ci-dessus sont plusieurs méthodes d’installation de pogo pin spring thimble recommandé pour vous aujourd’hui. Il existe de nombreuses autres méthodes d’installation pour le dé à ressort à goupille pogo, nous devons encore choisir en fonction de notre situation réelle.
