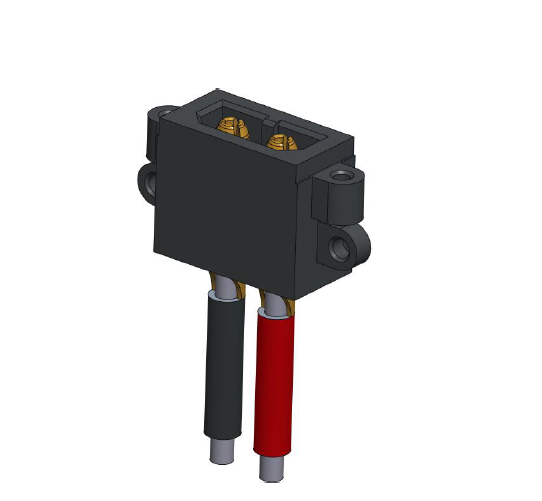

Connecteur à broches A à courant élevé 10 A-15

Exigences techniques structurelles du connecteur A à courant élevé 10 A-15 :
1. Les connecteurs comprennent des prises mâles, femelles et mâles. Le type de connecteur est 2P et l'espacement des broches de référence est de 4,2 mm ;
2. La structure externe de la tête mâle comprend 4 trous de vis. Les exigences de taille sont indiquées dans la figure ci-dessous. La tête mâle prend en charge le soudage de fil de silicone 18 # AWG :
3. L'extrémité de la tête femelle est conçue pour être recouverte de caoutchouc et la longueur de l'extrémité arrière de la tête caoutchoutée ne dépasse pas 5 mm. La tête femelle prend en charge le soudage du fil de silicone 18 # AWG ;
1. Tête femelle 2. Tête mâle 3. Siège de tête mâle 4. Structure d'insertion anti-retour correspondant aux têtes mâles et femelles, et marquée sur la coque en plastique plus

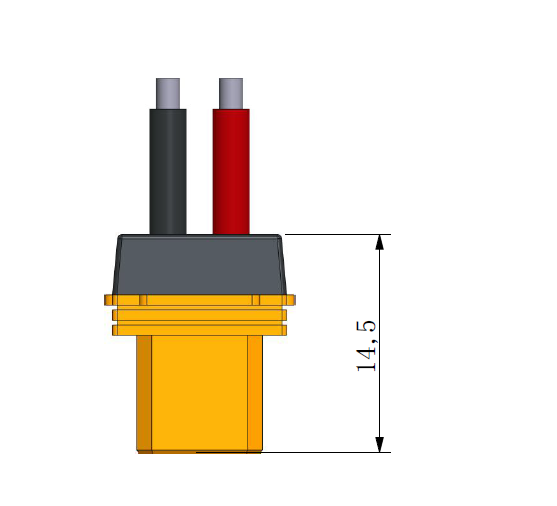

5. La taille de la coque en plastique du siège mâle est comme indiqué sur la figure, et le type de broche prend également en charge le soudage du fil de silicone 18 # AWG ;
6. La gamme requise de force d'insertion : force d'extraction 1~2kg, force d'insertion 2~4kg ;
Longueur totale inférieure ou égale à 20 mm

Exigences techniques électriques :
1. Courant continu 12~15A, courant instantané 25~30A ;
2. Utilisez une tension inférieure ou égale à 250 V, une tension de tenue supérieure ou égale à 1500 V ;
3. Résistance de contact inférieure ou égale à 0.8mΩ, résistance d'isolement supérieure ou égale à 500MΩ ;
4. La surface des pièces en cuivre est plaquée or 2U et la durée de vie est plus de 1000 fois supérieure.
5. Prend en charge la jauge de fil jusqu'à 18 # AWG ;
6. Plage de résistance à la température -25~120 degré ;
7. Classe ignifuge UL 94- VO, conforme RoHS ;
Tête mâle φ1,4 Pièce en cuivre 6,2 Tête femelle Fil silicone Siège tête mâle 8,4 Longueur après encapsulation Inférieure ou égale à 5mm. Longueur totale inférieure ou égale à 15 mm N

Le courant élevé du dé à ressort peut atteindre 60 A, et la structure spéciale peut également atteindre des centaines d'ampères. Nous nous sommes engagés à concevoir des produits innovants et à répondre aux besoins du marché et des clients. Nous n'avons jamais cessé de rechercher et d'explorer des modules de charge à courant élevé et des solutions de charge à courant élevé personnalisées avec des broches pogo comme noyau. Nous avons d'excellentes capacités de conception de produits, une capacité de simulation structurelle et une capacité complète de test de fiabilité des broches pogo pour fournir une solution de connexion de charge de broches pogo sûre et fiable.

La plage de courant élevé des broches pogo se réfère généralement à plus de 5A. Avec l'évolution de la demande du marché, divers scénarios d'application et le besoin de taux de charge plus rapides, la conception et l'application de broches pogo pour la charge à courant élevé ont augmenté les défis. En 2010, les premières broches pogo avec un courant de transmission de 30A ont été développées.
