Présentation de l'antenne de casque Bluetooth True Wireless (TWS)

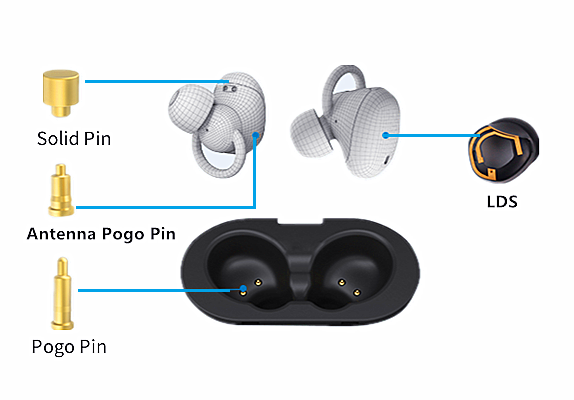

Ces dernières années, le véritable marché des casques Bluetooth sans fil (TWS) a été extrêmement chaud et divers fabricants de téléphones mobiles ont lancé leurs propres produits de casques TWS ; il suffit de montrer l'importance attachée à ce marché. Dans le dernier article, nous avons présenté la broche de charge du compartiment de charge du vrai casque sans fil (TWS). Aujourd'hui, nous allons présenter brièvement la partie antenne. Nous discuterons de l'importance de l'antenne dans le casque TWS, de l'introduction de l'antenne Bluetooth du casque TWS et de la manière d'en choisir trois lors de la conception du casque TWS. Dans un aspect, partagez le rôle, les types et les choix de conception de l'antenne Bluetooth du casque TWS.
L'importance des antennes de casque TWS
Des radios à l'ancienne aux haut-parleurs intelligents actuels, des "grands frères" aux smartphones, des casques Bluetooth traditionnels aux véritables casques sans fil TWS. Dans le développement de la technologie électronique grand public, l'antenne est un micrologiciel important. Avec la naissance du concept de l'Internet of Everything, le rôle de l'antenne est encore plus important pour les maisons intelligentes, les véhicules intelligents et les appareils portables intelligents qui doivent être connectés et contrôlés par une seule machine.

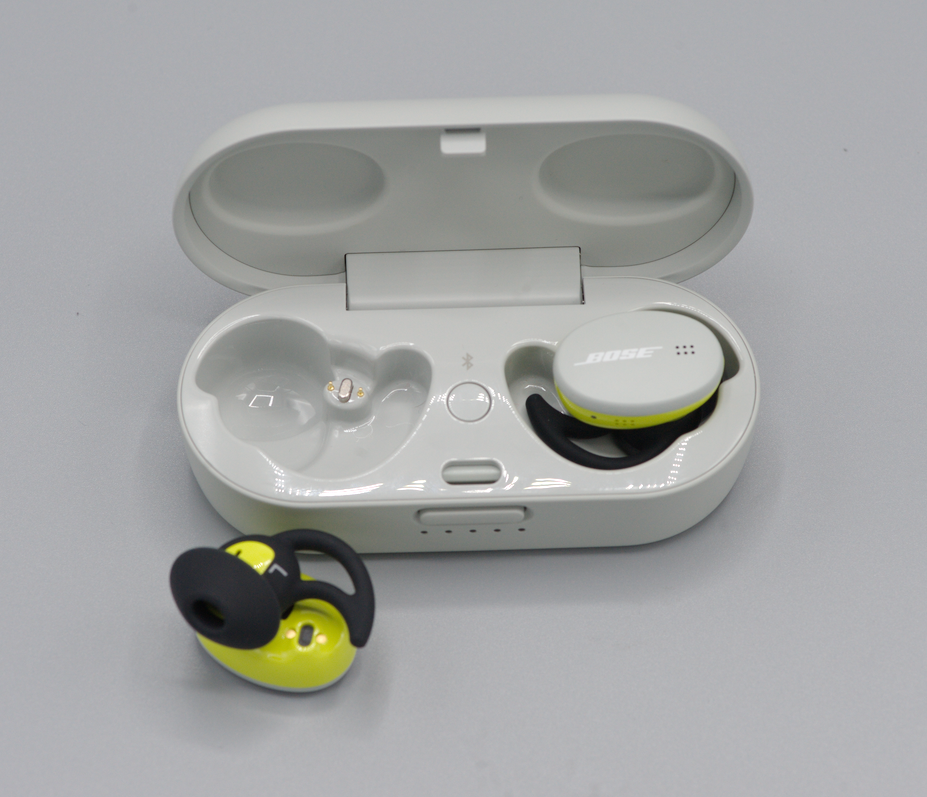

Les écouteurs TWS sont des écouteurs True Wireless Stereo. La principale méthode d'utilisation consiste à se connecter à des appareils mobiles tels que des téléphones portables et des ordinateurs via la radiofréquence Bluetooth, puis à transmettre des informations audio aux écouteurs, puis à les décoder et à les émettre à l'extrémité des écouteurs. Dans ce processus, l'antenne Bluetooth doit agir comme une "tour" pour communiquer entre les deux parties et effectuer les tâches d'envoi et de réception. Par conséquent, dans le casque TWS, la puce Bluetooth et l'antenne Bluetooth se complètent, pour réaliser la lecture de musique transmise sans fil et éviter les chaînes de fils.
Présentation de l'antenne Bluetooth du casque TWS

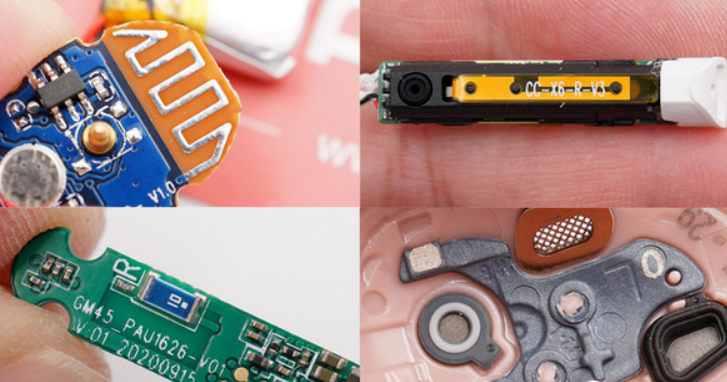

En tant que micrologiciel important du casque TWS, le développement actuel de l'antenne Bluetooth est relativement mature. Il existe principalement quatre types d'antennes embarquées sur PCB, FPC, céramique et LDS. Tenez compte de l'apparence du produit d'écouteur TWS, des exigences de bande de fréquence et du coût pour choisir le type d'antenne le plus approprié.
1. Antenne embarquée PCB
Comme son nom l'indique, l'antenne embarquée PCB est un type d'antenne qui est directement dessinée sur la carte PCB. Il est largement utilisé dans les circuits imprimés de modules à fréquence unique tels que les modules Bluetooth, les modules WIFI et les modules ZIGBEE. Dans les écouteurs TWS, en raison de la limitation du volume, l'application de l'antenne Bluetooth intégrée est relativement rare.
Les antennes embarquées sur PCB peuvent être conçues et mises en œuvre par des fournisseurs de cartes PCB, qui sont équivalentes à la partie circuit de la carte.
Avantages : l'antenne embarquée sur circuit imprimé n'a pas besoin de plusieurs débogages et peut être directement dessinée sur le circuit imprimé sans frais.
Inconvénients : la zone requise est grande, la directivité est relativement unique, ne convient qu'à une seule bande de fréquences, la cohérence des différents lots d'antennes est relativement médiocre et la capacité anti-interférence est médiocre.

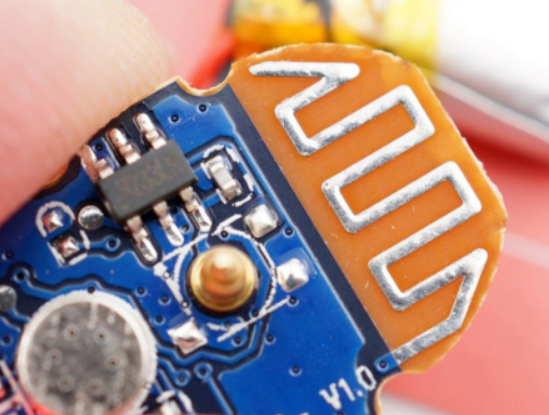

2. Antenne FPC
L'antenne FPC a évolué à partir de l'antenne embarquée PCB. En raison de la limitation de volume du casque TWS, l'espace sur la carte mère interne ne peut pas accueillir l'antenne. L'antenne FPC équivaut à retirer le circuit d'antenne du PCB et à utiliser d'autres métaux externes pour faire de l'antenne un composant séparé. Pour qu'il puisse être mieux placé dans l'espace interne du casque TWS.
L'antenne FPC peut être réalisée par l'usine de cartes PCB du panneau souple et du matériau flexible.
Avantages : Applicable à la plupart des petits produits électroniques, les bandes de fréquences qui peuvent être fabriquées sont également riches, les performances sont meilleures et le coût est inférieur.
Inconvénients : chaque produit doit être débogué individuellement et corrigé manuellement.

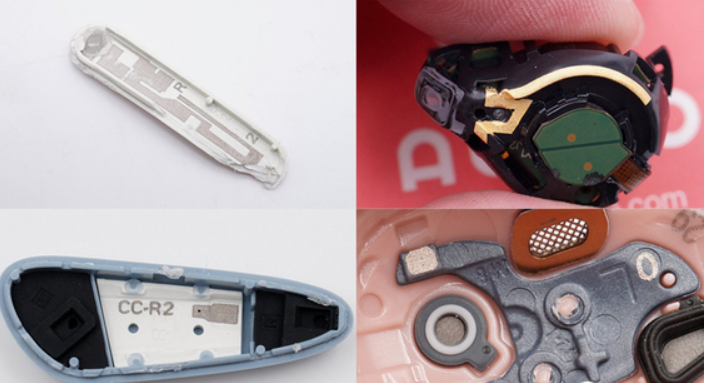

3. Antenne LDS
L'antenne LDS est une nouvelle mise à niveau de l'antenne FPC. Bien que l'antenne FPC ait pu utiliser dans une large mesure l'espace interne du casque, elle a toujours besoin d'un plan plat pour la fixer.
L'antenne LDS utilise la technologie de moulage direct au laser, qui utilise la technologie laser pour former directement des motifs d'antenne en métal sur des supports, des plaques de recouvrement, etc., qui peuvent être gravés au laser sur les surfaces irrégulières à l'intérieur des écouteurs, en utilisant davantage l'espace interne des écouteurs.
Les fabricants d'antennes LDS pour le traitement laser, la technologie laser et la technologie de galvanoplastie peuvent la prendre en charge.
Avantages : Toutes les directions peuvent être prises en charge et ont une forte acceptabilité.
Inconvénients : Le coût est plus élevé et il existe des exigences particulières pour le matériau de la surface extérieure du produit.

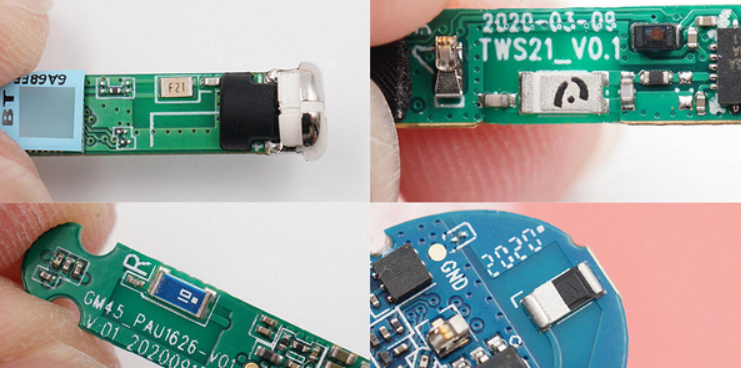

4. Antenne en céramique
L'antenne en céramique est un autre produit d'antenne largement utilisé dans les dispositifs de module Bluetooth. Il tire son nom de l'utilisation de coquilles en céramique. Il est principalement divisé en deux types : antenne céramique bloc et antenne céramique multicouche.
L'antenne en céramique bloc doit imprimer la partie métallique de l'antenne sur la surface rapide en céramique, et l'antenne en céramique multicouche peut être imprimée sur chaque couche diélectrique en céramique selon les exigences de conception, réduisant ainsi la taille de l'antenne.
Avantages : petite taille, application facile, faible coût, bonnes performances et encombrement réduit.
Inconvénients : les exigences pour la zone de dégagement sont relativement élevées, la directionnalité est relativement unique et il existe des exigences pour la position de placement.
Nous avons appris du démantèlement précédent des écouteurs TWS qu'en raison des limitations de volume, les antennes embarquées sur PCB sont relativement rarement utilisées dans les écouteurs TWS. Choisissez en fonction des besoins de vos produits, il n'y a pas de type d'utilisation fixe.
Comment choisir la bonne antenne
Théoriquement parlant, en termes de coût, les antennes PCB et FPC coûtent moins cher, les antennes en céramique sont modérées et les antennes LDS sont plus chères ; et en termes d'utilisation de l'espace, les antennes LDS sont les plus flexibles et peuvent utiliser pleinement l'espace interne du casque.
En termes de performances, les capacités d'émission et de réception des antennes externes sont généralement meilleures que celles des antennes intégrées. Les casques TWS sont conçus avec des antennes intégrées en raison des contraintes de volume et des exigences de portabilité. Les performances sont relativement similaires et il est nécessaire de prendre en compte de manière exhaustive une variété de facteurs pour sélectionner une antenne appropriée.
La conception de l'antenne Bluetooth du casque TWS affecte la qualité de transmission de la communication Bluetooth, qui à son tour affecte l'expérience utilisateur réelle. La sélection des antennes Bluetooth est affectée par de nombreux facteurs tels que les performances, la bande de fréquence, le coût et l'espace d'utilisation. Ce n'est qu'en tenant compte des conditions spécifiques du produit et des scénarios d'utilisation, et en choisissant une antenne appropriée, que les performances maximales du produit peuvent être exercées.
