Quelle est la structure de ce petit connecteur à broches pogo ?
Le connecteur à broches pogo est presque un composant électronique de précision nécessaire dans tous les produits électroniques. En raison de sa forme variable, de son volume léger et de ses bonnes performances, il est largement utilisé par la majorité des fabricants d'électronique. Alors, quelle est la structure de ce petit connecteur à broches pogo ?
Les principaux composants du connecteur à cosse à broche Pogo comprennent la tige d'aiguille, le ressort et le tube d'aiguille. Le connecteur à broches pogo utilise cette conception, ce qui permet d'économiser de l'espace dans une large mesure, d'avoir une longue durée de vie et la distance entre les points est faible.

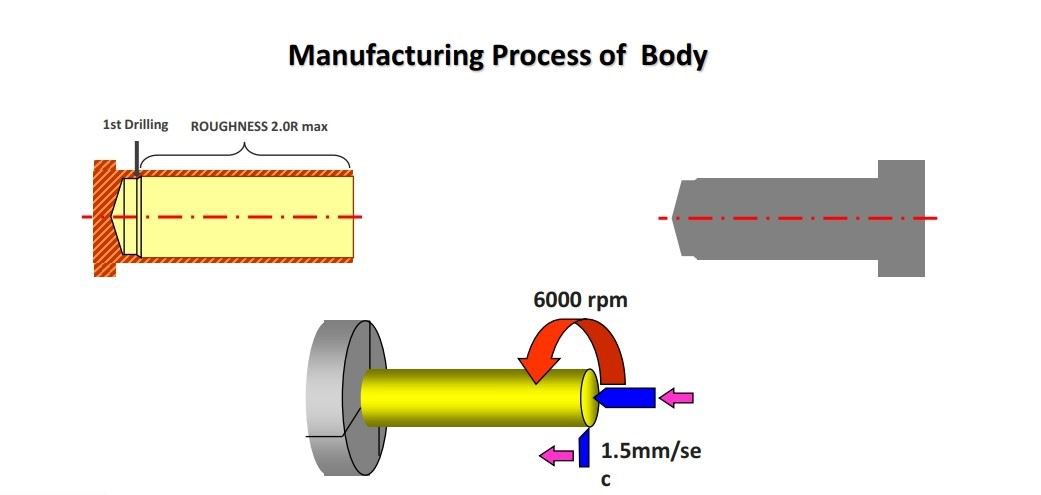

Le corps de l'aiguille est une partie importante du connecteur à broches pogo. La tige de l'aiguille est principalement divisée en deux types : le perçage arrière et la coupe oblique. Conçu selon différentes exigences. Parce que le volume du perçage arrière est léger et petit, il s'agit d'un produit électronique qui nécessite un connecteur de petite taille. La tige d'aiguille percée peut répondre aux exigences du fabricant's pour les ressorts. Même si le ressort dépasse la longueur du tube d'aiguille, la tige d'aiguille peut être creuse, donnant ainsi plus d'espace au ressort. Le bord de coupe oblique sert principalement à garantir que la tige de l'aiguille peut entrer davantage en contact avec le tube de l'aiguille, garantissant ainsi une faible résistance de connexion stable.
