Quelles sont les techniques de production de Spring Pogo Pin ?

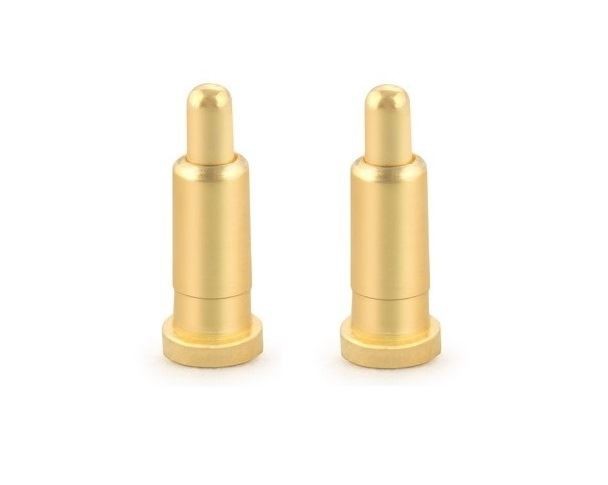

La broche pogo est le composant central des connecteurs de précision utilisés dans les stations de base ou les terminaux de communication, les automobiles, les véhicules aériens sans pilote, l'industrie, l'aérospatiale et d'autres domaines. Les signaux et le courant peuvent être transmis via la broche pogo. Avec le développement de la société, de plus en plus de produits nécessitent une transmission de courant élevée, une charge rapide, et même certains produits ont des exigences de protection contre la foudre. Laissez's jeter un œil ensemble ensuite.

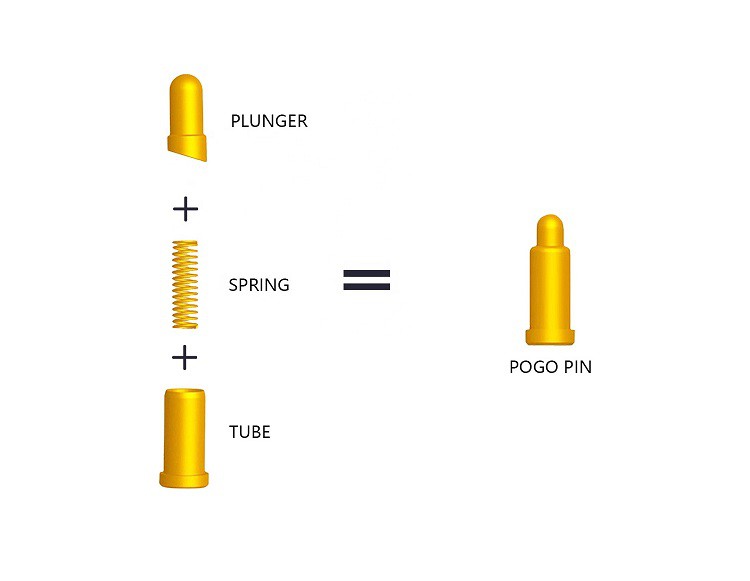

Plusieurs techniques de fabrication de cosses à ressort existantes :
1. Dé à ressort à fond plat : L'aiguille de cette structure est à fond plat, simple à traiter, moins coûteuse et la coaxialité du tube d'aiguille est meilleure, mais il y a un plus grand risque que l'aiguille n'entre pas en contact avec le tube d'aiguille et le risque de coupure de courant, et l'impédance de contact du produit Il est également très important. Les produits avec cette structure ne sont généralement utilisés que dans les occasions où les exigences du produit sont très faibles et le courant est très faible. Or, les grandes entreprises ordinaires n'ont pas adopté ce produit structuré.
2. Dé à ressort biseauté sectionnel: L'aiguille de cette structure est un biseau sectionné, le traitement est compliqué, le coût est élevé et la coaxialité de l'aiguille et du tube d'aiguille est mauvaise, mais l'aiguille de produit et le tube d'aiguille sont en bon contact, et l'impédance de contact est également très faible. La raison principale est que le ressort est le contraire. L'élasticité de l'aiguille a une force de composante latérale, ce qui rend l'aiguille et le tube d'aiguille stables en contact. Cette structure est largement utilisée dans les usines de dé à coudre à ressort, et elle n'est utilisée que dans des situations de courant petit et moyen.
3. Dé à ressort à bille en acier : L'aiguille de cette structure a un biseau coupé et une bille en acier est ajoutée en dessous. La structure est compliquée à traiter, le coût est élevé, la coaxialité de l'aiguille et du tube d'aiguille est médiocre et le tube d'aiguille prend beaucoup de place, mais l'aiguille de produit et le tube d'aiguille sont en bon contact, et le l'impédance de contact est également très faible. La raison principale est que le ressort a un côté à l'élasticité de l'aiguille. La force composante dans la direction de l'aiguille rend l'aiguille et le tube d'aiguille stables en contact. La bille d'acier ajoute également un canal d'écoulement de courant. Cette structure est largement utilisée dans les usines de dé à coudre à ressort, et elle n'est utilisée que dans des situations où le courant est moyen et important.
4. Dé à ressort de douille intérieure : L'aiguille de cette structure est un biseau coupé, et une douille intérieure est ajoutée sous elle. La structure est compliquée à traiter, le coût est élevé et la coaxialité du tube d'aiguille est médiocre, et l'espace occupé par le tube d'aiguille est plus petit que celui du type à bille d'acier, mais l'aiguille de produit et le tube d'aiguille sont en bon contact avec le tube de l'aiguille, et l'impédance de contact est également très faible. La raison principale est la force élastique du ressort sur l'aiguille. Il y a une composante de force latérale, qui rend l'aiguille et le tube d'aiguille stables en contact. Le manchon intérieur ajoute également un canal d'écoulement de courant. Cette structure est largement utilisée dans les usines de dé à coudre à ressort, et elle n'est utilisée que dans des situations où le courant est moyen et important.
Le contenu ci-dessus vous donne une introduction détaillée à la technologie de production des épingles pogo, dans l'espoir de vous aider à comprendre et à comprendre cet aspect.
