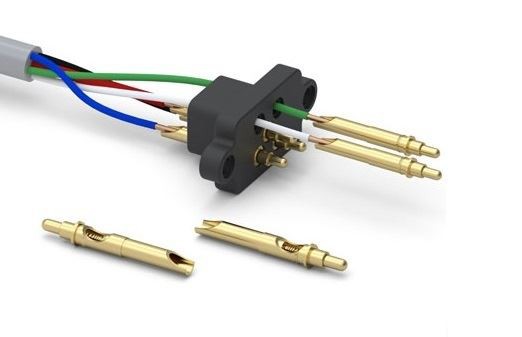

Compétences de soudage du connecteur femelle Pogo Pin
En raison de la petite taille du connecteur femelle, les quatre broches de l'interface du connecteur pogo pin sont généralement difficiles à souder, et si la distance entre les broches est trop étroite pendant la soudure, deux d'entre elles peuvent être par inadvertance. Les broches sont soudées ensemble. Face à cette situation, vous pouvez utiliser du flux pour essuyer les broches du joint de soudure avant de souder. Attention à ne pas coller trop de flux, car il est difficile à essuyer par la suite, et le rôle du flux n'est pas seulement de rendre la soudure plus fluide mais aussi de corriger l'effet que le port USB n'est pas facile à déplacer lors de la soudure.
Après avoir appliqué le flux, utilisez un fer à souder pour nettoyer l'étain sur chaque joint de soudure. Le but est d'éviter qu'un excès d'étain ne provoque de fausses soudures. À ce stade, il ne reste qu'un peu d'étain à la surface du joint de soudure.
Ensuite, placez le connecteur femelle pogo pin sur le coussinet et mettez-le doucement en position d'alignement. Après l'avoir placé, appuyez légèrement sur la broche avec un fer à souder. Après quelques secondes, il peut être soudé.
Lors de la soudure du connecteur femelle pogo pin, faites attention à ce que la force d'opération ne soit pas trop forte, pour éviter que les broches de la prise femelle ne soient facilement pliées par la force, et les plaquettes montreront des irrégularités, ce qui entraînera la femelle Il y a faux soudure ou fausse soudure lors de la soudure du siège.
Notez qu'une fois le soudage final terminé, vous devez utiliser un multimètre pour mesurer la diode afin de vérifier si le soudage est bon. Par exemple, s'il y a un relâchement ou une fausse soudure des broches, et s'il y a un phénomène, la soudure doit être répétée.
