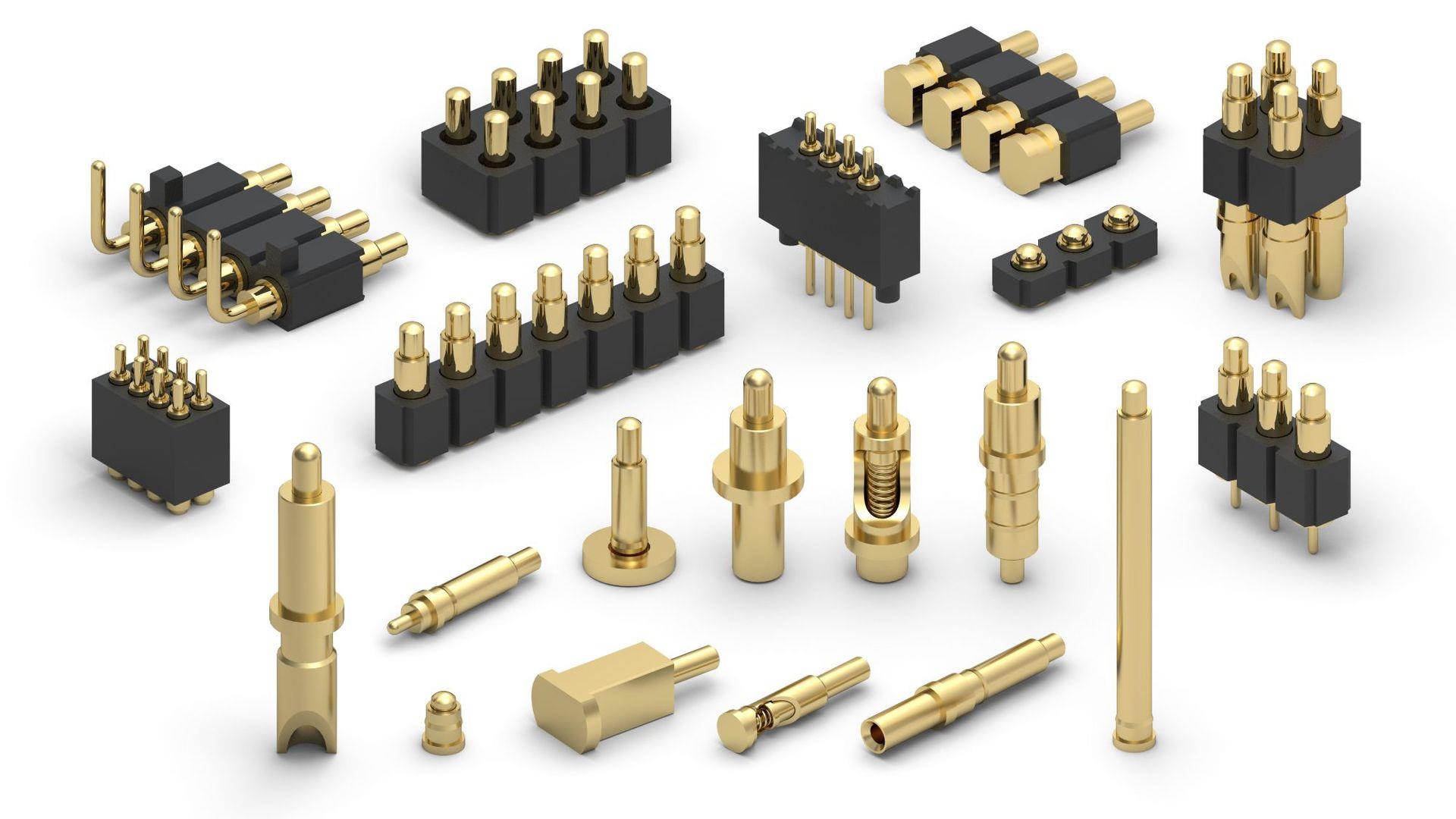

La fonction principale de différentes séries de contacts de connecteur
Habituellement, les fabricants de connecteurs produisent plusieurs types de contacts pour les connecteurs lorsqu'ils produisent des connecteurs, car il n'existe actuellement aucun contact de connecteur de conception unique adapté à toutes les applications, de sorte que la plupart des fabricants de connecteurs produiront une série de contacts de connecteur pour accomplir des tâches spécifiques. Ci-dessous, Xinpengbo Electronic Technology explique principalement les principales fonctions des différentes séries de contacts de connecteur.
La caractéristique la plus importante de tout contact électrique est sa résistance. Dans un souci d'efficacité, les concepteurs doivent s'efforcer de s'assurer que la résistance de tout circuit est maintenue aussi faible que possible, après tout, plus la résistance est faible, moins la puissance est perdue pendant la transmission. Chaque composant ajouté à un circuit a le potentiel d'augmenter la résistance, et cela est particulièrement vrai pour les connecteurs.
Le métal utilisé pour fabriquer les contacts, le placage et la conception des contacts eux-mêmes peuvent tous aider à maintenir une faible résistance. Cependant, il est important de se rappeler que la résistance de contact n'est pas statique car des facteurs externes tels que l'environnement et le nombre de fois que les contacts sont connectés et déconnectés affecteront la résistance des contacts.
La durée de vie physique des contacts du connecteur est mesurée en cycles d'accouplement. Lorsque deux contacts électriques sont accouplés, le métal se plie lorsque les contacts sont déplacés, et il suffit de regarder attentivement pour voir comment les contacts bougent. Cette flexion est importante car c'est un moyen utilisé par les concepteurs pour s'assurer que les contacts restent ensemble une fois accouplés, mais la flexion elle-même crée des contraintes dans le métal. Au fil du temps, cela peut entraîner le relâchement des contacts et la pression physique entre les deux contacts diminuera.
L'utilisation des bons matériaux peut aider à obtenir ces effets. Pour les applications nécessitant des performances élevées dans des environnements difficiles, le bronze phosphoreux peut être une option au lieu du laiton comme matériau de base. L'élasticité et les propriétés supérieures des bronzes phosphoreux signifient qu'ils peuvent supporter plus de cycles tout en offrant un bon contact électrique. L'augmentation des performances du connecteur rend le coût du matériel supplémentaire intéressant à payer.
L'un des principaux facteurs affectant les connecteurs est la température. Malgré tous les efforts du concepteur, chaque contact aura une certaine résistance et une partie de l'énergie sera perdue sous forme de chaleur lorsque le courant traversera le contact. Pour les connecteurs de signal, cela n'a pas d'importance, mais pour les connecteurs destinés à être sous tension, cela peut rapidement devenir une source de nouveaux problèmes, même les contacts de puissance conçus pour transporter des courants élevés peuvent devenir chauds.
Si le connecteur est utilisé dans un environnement à haute température (par exemple, sous le capot d'une voiture), l'augmentation de température supplémentaire peut causer des dommages. La bonne chose est que les hausses de température sont prévisibles et que les fabricants de connecteurs peuvent publier différents graphiques pour aider les utilisateurs à comprendre l'effet de la température sur le flux de courant. Ces graphiques peuvent montrer comment une augmentation du courant affectera la température ou informer l'utilisateur du courant maximal recommandé pour une condition spécifique, et avec ce niveau de détail technique, les clients peuvent spécifier en toute confiance les connecteurs dont ils ont besoin.
La conception des connecteurs et des contacts peut être considérée comme un sujet de longue haleine et il est nécessaire d'étudier les différentes propriétés des contacts. Bien que le contact soit au cœur de chaque connecteur, de nombreux autres facteurs affectent l'intégrité du signal et les performances environnementales.
