De "l'apparence" à "l'intérieur", triez en profondeur la composition des écouteurs TWS
Les écouteurs TWS sont un produit très populaire sur le marché actuel de l'électronique grand public. Les marques de téléphones portables, les fabricants audio traditionnels et les nouvelles marques d'écouteurs TWS lancent constamment de nouveaux produits. Avec l'amélioration des performances du produit et l'enrichissement continu des fonctions, il a été reconnu par de plus en plus de consommateurs, la population d'utilisateurs se popularise rapidement et le marché continue de se développer.
Le développement rapide des écouteurs TWS a également entraîné la croissance rapide des ventes dans les chaînes industrielles connexes telles que les puces de contrôle principales, les circuits intégrés de gestion de l'alimentation, les puces de récepteur de charge sans fil, les batteries de boîtier de charge, les batteries d'écouteurs et les capteurs. Pour améliorer encore la compétitivité du marché, les produits de la chaîne industrielle associée sont constamment mis à niveau, ce qui a favorisé l'amélioration des performances, de la fonction et de la qualité des écouteurs TWS, et formé un cercle vertueux pour promouvoir le développement stable et sain des écouteurs TWS. marché.
I Love Audio Network continue de prêter attention au marché des écouteurs TWS, partage les dernières informations sur le marché et les nouvelles sur les produits pour les amis en temps réel, et a successivement publié près de 300 rapports de démantèlement. Et cette fois, j'adore faire une liste complète des pièces d'écouteurs TWS pour tout le monde en fonction du démontage, et voir combien de pièces sont nécessaires pour construire un écouteur TWS ~
1. Interprétation des produits de casque TWS
Les écouteurs TWS sont des écouteurs True Wireless Stereo, qui abandonnent complètement le mode de connexion filaire à l'extérieur et réalisent principalement une transmission sans fil via la technologie Bluetooth. Les principales fonctions sont d'écouter des chansons, de parler, de regarder des vidéos, des jeux, etc., et il a également un grand potentiel pour transporter des portails multimédias à l'avenir.
En termes de forme de produit, la caractéristique la plus importante des écouteurs TWS est que les deux écouteurs existent indépendamment, sans le fil connecté à l'appareil mobile d'entrée ni la connexion filaire entre les deux écouteurs. Il évite complètement les manilles des fils et peut être porté sur les deux oreilles, apportant une expérience de port très flexible et pratique.

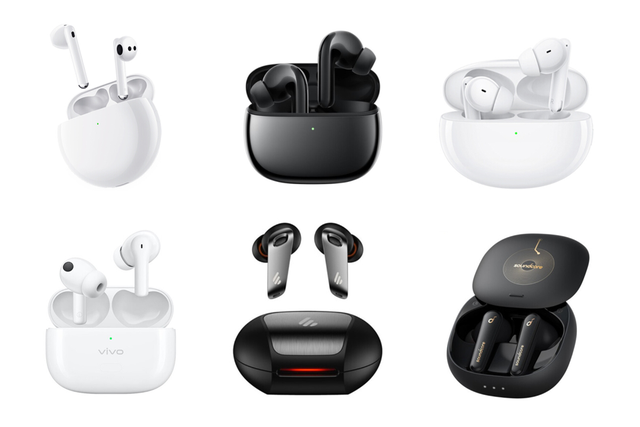

En termes de design d'apparence, les produits grand public sur le marché adoptent actuellement deux formes "poignée" et "type de haricot". Certains produits principalement destinés au marché du sport utilisent une structure de crochet d'oreille plus stable, ainsi qu'un casque à conduction osseuse sous vous. Conception unique de clip d'oreille.
En plus de la méthode de port pratique, une autre raison de la popularité rapide des écouteurs TWS est la parfaite coopération entre les accessoires de téléphonie mobile et les téléphones mobiles, ainsi que la riche expérience fonctionnelle par rapport aux écouteurs traditionnels.
Au début de sa naissance, le casque TWS a été critiqué pour sa qualité sonore, la durée de vie de la batterie, le retard et d'autres problèmes, mais l'expérience de port pratique et la conception légère et à la mode sans aucun fil ont gagné le premier groupe d'utilisateurs. Avec l'avancement continu des technologies connexes, les performances des écouteurs TWS se sont progressivement améliorées et le groupe d'utilisateurs a également commencé à augmenter à grande échelle.
Au cours des deux dernières années, l'ajout de nombreuses nouvelles fonctions telles que la réduction active du bruit, la réduction du bruit des appels, les effets sonores spatiaux, la charge sans fil, le mode jeu, etc. a encore amélioré l'expérience d'utilisation des écouteurs TWS et les ventes d'écouteurs TWS. ont augmenté rapidement. À l'heure actuelle, en marchant dans la rue et en prenant les transports en commun, les écouteurs TWS sont devenus les produits les plus populaires comme les téléphones portables.
En tant que produit audio, la fonction la plus élémentaire des écouteurs TWS est toujours de répondre aux besoins des utilisateurs en matière de lecture de musique dans les loisirs et les divertissements, les déplacements, le bureau et d'autres scénarios. Avec l'essor des plates-formes vidéo courtes, l'application des casques TWS dans le visionnage de films se développe également rapidement.
L'ajout de la fonction de réduction du bruit d'appel éloigne le casque de la bouche, mais il peut également fournir un effet d'appel clair, ainsi qu'une expérience d'appel pratique, ce qui en fait un produit incontournable pour de nombreux hommes d'affaires ; et la fonction de réduction active du bruit est encore améliorée. L'expérience d'utilisation des écouteurs TWS peut toujours fournir aux utilisateurs des effets audio et vidéo clairs dans des environnements bruyants.
À en juger par la tendance actuelle de l'application fonctionnelle des casques TWS, des fonctions telles que la surveillance de la santé et les sports pourraient également être équipées à l'avenir. Et il peut également devenir un produit indépendant avec le développement de la technologie, et la lecture audio peut être effectuée sans se connecter à l'extrémité du périphérique audio. Et devenez le port d'accès de l'Internet des objets, élargissant les scénarios d'application riches.
2. Interprétation des pièces des écouteurs TWS
À partir de la forme du produit, de la conception de l'apparence et de l'application fonctionnelle des écouteurs TWS ci-dessus, j'ai expliqué pourquoi les écouteurs TWS sont devenus de plus en plus populaires ces dernières années et sont devenus un élément incontournable pour les gens. Jetons un coup d'œil aux pièces nécessaires pour construire un casque TWS du début à la fin.

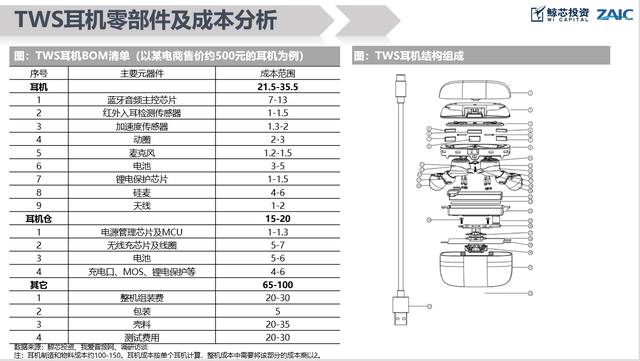

À l'heure actuelle, les produits d'écouteurs TWS grand public sur le marché sont principalement composés d'un boîtier de charge et de deux écouteurs gauche et droit. Les composants du boîtier de charge autres que la coque comprennent principalement une puce de gestion de l'alimentation et un MCU, une batterie, une interface d'entrée d'alimentation, un circuit intégré de protection de batterie au lithium, MOS, une bobine et une puce de réception de charge sans fil (prenant en charge la fonction de charge sans fil), ainsi que le transport et connecter ces composants cartes PCB, câbles FPC et fils, etc.
Les principaux composants du casque comprennent des haut-parleurs, des batteries, des microphones, des antennes, des capteurs de détection intra-auriculaires, des capteurs tactiles, des capteurs d'accélération, une puce de contrôle audio Bluetooth principale, une puce de réduction du bruit (prise en charge de la réduction active du bruit), un circuit intégré de protection de batterie au lithium, une mémoire de programme , etc. Parce qu'il y a deux écouteurs, tous les composants doivent être configurés par paires.
1. Accessoires pour écouteurs TWS
Câble de charge
La plupart des câbles de charge de casque TWS grand public actuels ont été mis à jour vers des interfaces de charge de type C, et seuls quelques anciens produits utilisent encore l'interface micro USB. Le câble de charge Type-C est compatible avec les appareils mobiles tels que les téléphones Android, les ordinateurs et les tablettes. Un seul ensemble de dispositifs de charge est nécessaire pour le réaliser, ce qui améliore la commodité.

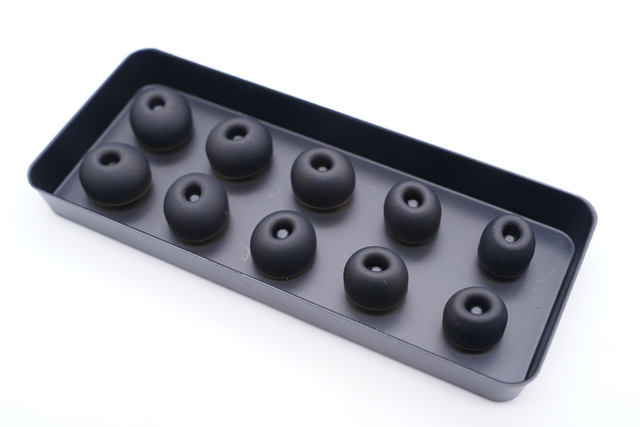

boules Quies
Les bouchons d'oreille sont des accessoires standard pour les écouteurs intra-auriculaires. Les bouchons d'oreille pénètrent profondément dans le conduit auditif, formant un espace fermé dans le conduit auditif, améliorant les performances de réduction du bruit, offrant une expérience d'écoute plus immersive et améliorant la stabilité du port.
Les écouteurs TWS grand public actuels sont principalement équipés de grandes, moyennes et petites tailles pour répondre aux conduits auditifs des différents utilisateurs. Cependant, il existe également de nombreux produits de marque équipés de bouchons d'oreilles de plus de tailles pour améliorer encore l'expérience de port de l'utilisateur.
2. Boîte de chargement des écouteurs TWS
mouler
La moisissure est une partie très importante du processus de conception des écouteurs TWS. Contrairement aux écouteurs sans marque, qui peuvent utiliser des moules masculins relativement bon marché, les écouteurs de marque sont pour la plupart personnalisés ou achetés directement, créant ainsi une différence par rapport aux autres produits. Améliorer la compétitivité.
Le prix du développement de moules pour écouteurs variera en fonction des différentes exigences du produit, allant de 500 000 de base à 1 million et 2 millions. La qualité du moule affecte directement la stabilité des performances du produit et l'expérience utilisateur.
Axe du couvercle du boîtier de charge, aimant
La structure de l'arbre du boîtier de charge et l'aimant sont principalement utilisés dans la structure du couvercle de l'interrupteur du boîtier de charge dans l'écouteur TWS. Les deux jouent un rôle complémentaire. Avec l'élément Hall, la fonction de connexion/déconnexion automatique de l'écouteur est également réalisée.
Les produits phares de milieu à haut de gamme s'en sortent relativement bien à cet égard et utilisent généralement une structure d'arbre métallique séparée pour améliorer la résistance et la durée de vie. Avec l'attraction/répulsion des aimants, l'interrupteur est lisse et confortable, pas facile à fermer automatiquement, et la structure est très stable après la fermeture du couvercle. Les produits bas de gamme utilisent principalement une structure d'arbre intégrée, qui est facile à ouvrir et à fermer automatiquement le couvercle, et certains produits ont une structure lâche.

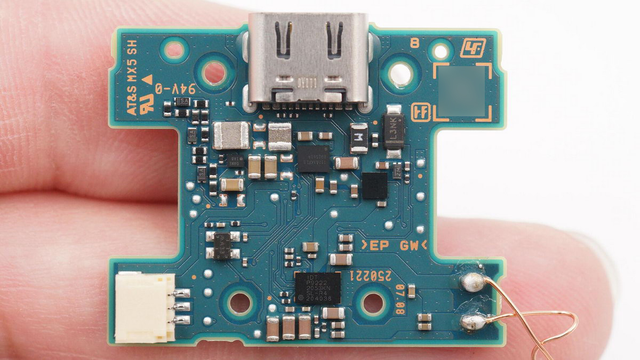

Carte de circuit imprimé PCB
Les cartes de circuits imprimés, également appelées cartes de circuits imprimés, sont les supports de connexions électriques pour les composants électroniques. Les écouteurs TWS ne font pas exception. Le principal avantage de l'utilisation de cartes de circuits imprimés est de réduire considérablement les erreurs de câblage et d'assemblage et d'améliorer le niveau d'automatisation et de travail de production.

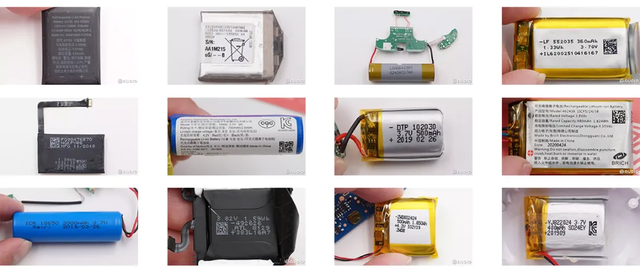

La batterie
Les batteries du boîtier de charge des écouteurs TWS sont généralement des batteries souples en polymère, qui sont principalement divisées en deux types : les batteries souples carrées et les batteries cylindriques, qui sont chargées de fournir une énergie de secours pour la batterie des écouteurs et le circuit interne du boîtier de charge. Dans des circonstances normales, une seule batterie est utilisée dans le boîtier de charge et la capacité est de 300-600 mAh. Mais à l'heure actuelle, certains produits ont commencé à utiliser la solution à deux batteries, qui peut mieux utiliser l'espace interne, augmenter la capacité de la batterie et ainsi améliorer la durée de vie globale de la batterie.

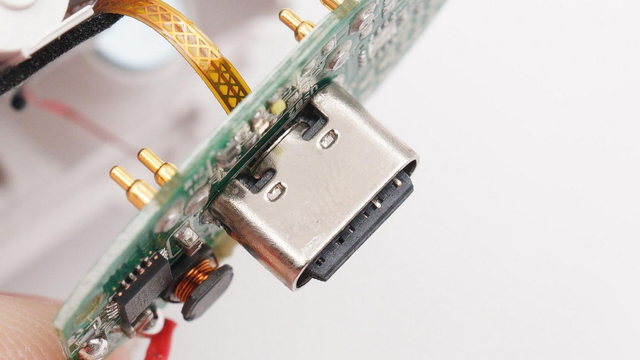

interface de charge
USB Type-C est la dernière norme de forme d'interface USB. L'interface Type-C présente les avantages d'une petite taille et peut être utilisée indépendamment de l'avant et de l'arrière. Il a une forte polyvalence sur le marché actuel de l'électronique grand public. Par conséquent, les nouveaux produits d'écouteurs TWS ont été mis à jour vers l'interface Type-C, et seuls quelques anciens produits en vente ont l'interface Micro USB.

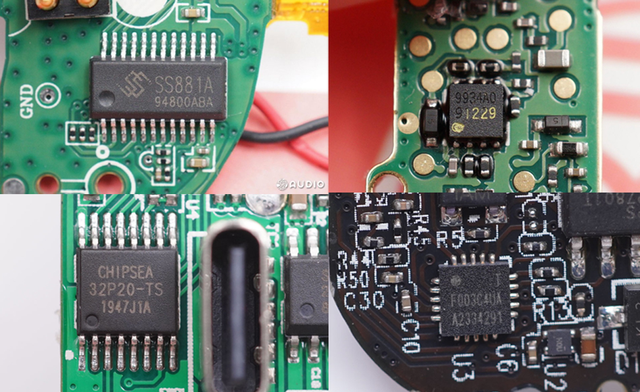

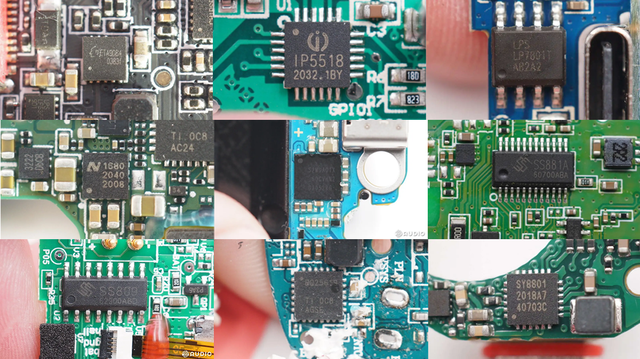

puce de gestion de l'alimentation
La puce de gestion de l'alimentation est installée dans le compartiment des écouteurs TWS, qui joue principalement deux rôles : l'un est responsable de la charge de la batterie à l'intérieur du compartiment de charge, et l'autre est responsable de la sortie boost de la batterie à l'intérieur du compartiment de charge pour charger les écouteurs. . En outre, il est également nécessaire de mettre en œuvre une protection de sécurité pour empêcher la batterie au lithium intégrée de se surcharger, de se décharger excessivement, de surintensité, de court-circuit et d'autres fonctions de protection.
Le jeu de puces de gestion de l'alimentation comprend une puce de charge, un convertisseur élévateur de redressement synchrone, un régulateur de tension à faible chute, un commutateur de charge, une surtension d'entrée, une puce de protection contre les surintensités, etc. Il existe trois modes courants de puces de gestion de l'alimentation : la solution traditionnelle de PMIC plus à usage général MCU, la solution entièrement intégrée de chargeur plus boost plus MCU monopuce, et la solution de chargeur monopuce plus MCU et plug-in boost.
Compartiment de charge MCU
MCU est l'unité de micro-contrôle (Microcontroller Unit). Les principales fonctions du bac de chargement du casque TWS MCU sont : la gestion de la charge (charge plus boost), l'interaction entre le bac et le casque (communication, interconnexion Bluetooth), et l'interaction entre le bac et le téléphone mobile (alimentation précise). -up window shows, utilisez Bluetooth pour la transmission transparente des données), chargement sans fil.

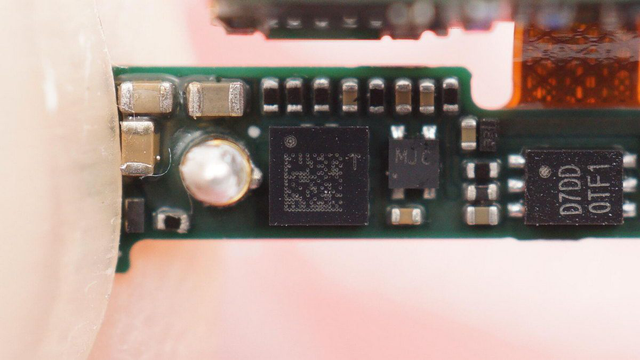

Puce de protection de batterie au lithium
La puce de protection de la batterie au lithium réalise principalement la protection contre les surcharges, les décharges excessives et les surintensités de la batterie en détectant la tension et le courant de la batterie pour assurer une utilisation sûre et stable.

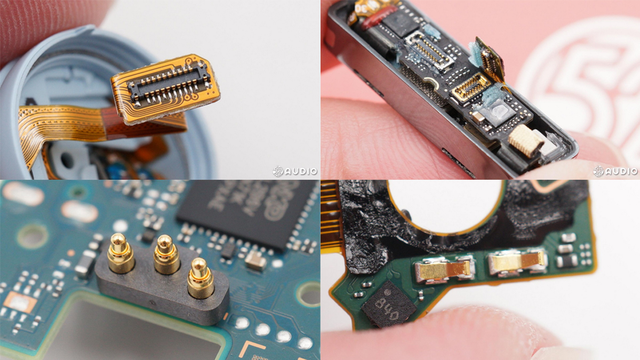

Connecteur : connecteur BTB, dôme métallique, broche pogo métallique
Le connecteur est l'appareil qui relie les différents composants du casque TWS. Grâce à la connexion de ces connecteurs, le casque TWS peut réaliser l'opération de connexion entre les différents composants. À l'heure actuelle, les produits utilisés dans les écouteurs TWS comprennent principalement des connecteurs BTB, des éclats d'obus métalliques, des cosses métalliques, etc. Selon les différents composants connectés, les produits les plus adaptés sont utilisés, ce qui réduit la main-d'œuvre et est facile à détecter.

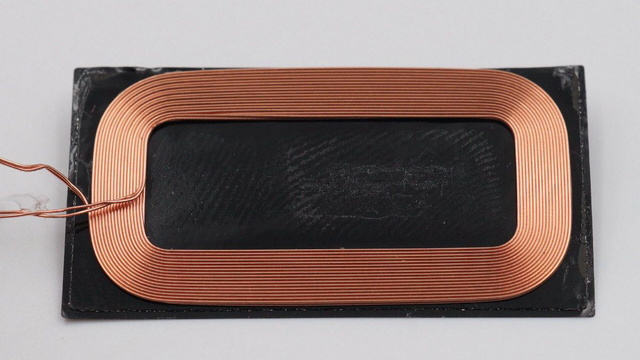

Bobine de récepteur de charge sans fil (prend en charge les produits de charge sans fil)
La recharge sans fil est une fonctionnalité que de nombreux produits phares de milieu à haut de gamme embarqueront, offrant aux utilisateurs une expérience plus pratique. Le module de charge sans fil est principalement composé d'une bobine de réception de charge sans fil et d'une puce de réception.
La bobine émettrice du chargeur sans fil génère un certain courant dans la bobine réceptrice par l'effet d'induction électromagnétique basé sur une certaine fréquence du courant alternatif, pour transférer l'énergie électrique de l'extrémité émettrice à l'extrémité réceptrice, avec la puce de réception de charge sans fil , puis en chargeant la batterie dans le boîtier de charge TWS alimenté par.

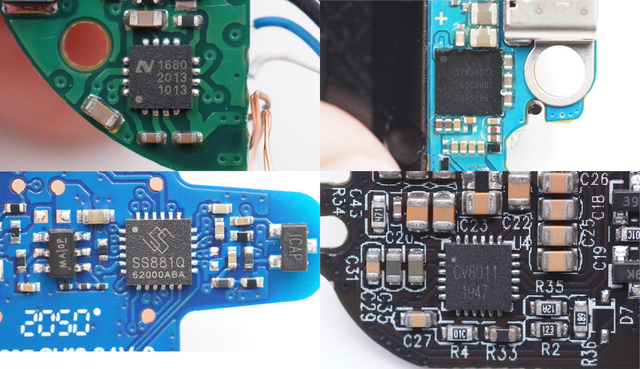

Puce de charge sans fil (prend en charge les produits de charge sans fil)
La puce de charge sans fil est une puce de gestion de l'alimentation pour l'alimentation d'entrée sans fil. Il intègre le chargeur et les fonctions de gestion et de protection de l'alimentation. Il est équipé d'une bobine de réception de charge sans fil pour réaliser la fonction de charge sans fil pour le boîtier de charge des écouteurs TWS.

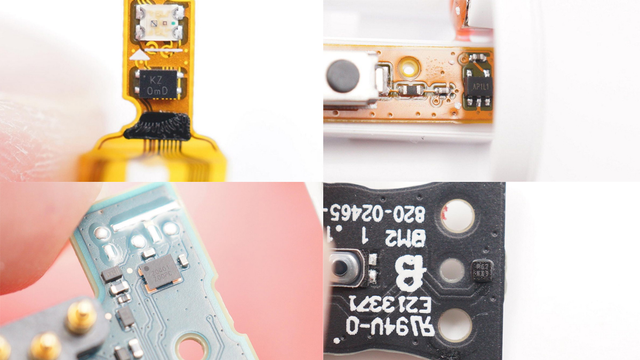

Élément de salle
Le hall utilisé dans les écouteurs TWS joue principalement la fonction de connexion automatique et de déconnexion automatique du couvercle de l'interrupteur, ce qui est un support accessoire très pratique pour les écouteurs TWS. L'élément Hall détecte les changements de champ magnétique lorsque le couvercle du boîtier de chargement est ouvert et fermé, puis notifie au MCU du boîtier de chargement et au casque de se coupler ou de se déconnecter de l'appareil connecté.

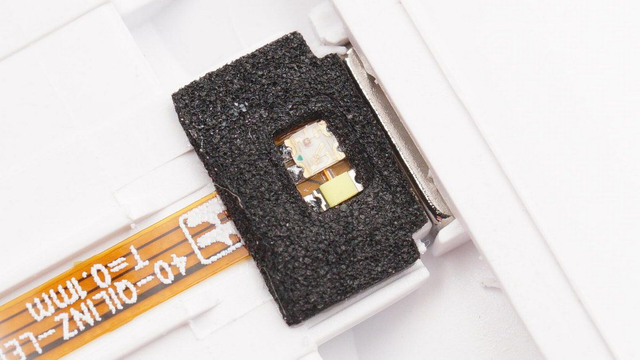

Voyant
Le voyant lumineux est utilisé pour le boîtier de charge des écouteurs TWS pour indiquer la puissance restante, l'état de charge et d'autres fonctions, qui se distinguent principalement par le nombre, les différentes couleurs et la fréquence de scintillement.
3. Écouteurs
Les composants tels que les moules, les aimants, les circuits imprimés, les connecteurs, les indicateurs LED, les circuits intégrés de charge et les circuits intégrés de protection de la batterie au lithium dans les écouteurs ont les mêmes fonctions que ceux du boîtier de charge et ne seront pas décrits ci-dessous. Principalement pour voir quels sont les différents composants du boîtier de charge ~
mouler
Le moule des écouteurs TWS a été mentionné ci-dessus, je n'entrerai donc pas dans les détails ici. La différence avec le boîtier de chargement est que les écouteurs sont divisés en oreilles gauche et droite, et en raison des différentes directions de port des oreilles gauche et droite, les embouts gauche et droit doivent être développés séparément, et la plupart d'entre eux sont des conceptions symétriques. .

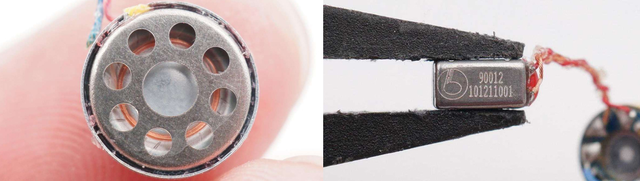

unité de son
Dans les écouteurs TWS, l'unité de sondage joue le rôle de convertir les signaux électriques en signaux sonores, comprenant principalement la bobine mobile et le fer mobile. Ces deux unités sonores seront combinées ou utilisées indépendamment. Le nombre d'unités utilisées augmentera ou diminuera en fonction des exigences de qualité sonore du casque, telles que différentes solutions telles que la bobine à simple action, le fer à simple action et le fer à double action. En outre, des solutions émergentes telles que des modules en fer à anneau et des haut-parleurs mobiles en porcelaine sont également apparues sur le marché.

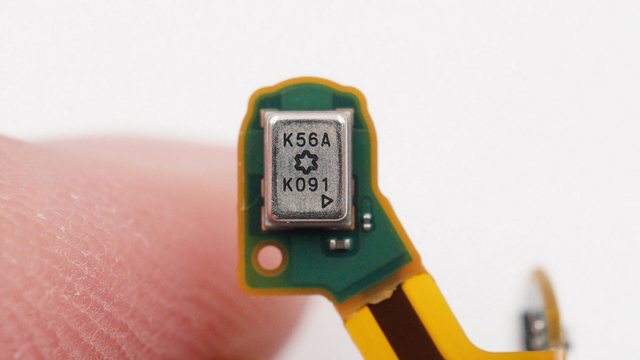

Micro MEMS
Le microphone MEMS est un capteur acoustique qui utilise la technologie MEMS pour convertir les signaux acoustiques en signaux électriques. Sa fonction dans les écouteurs TWS est principalement de capter le son. Avec des algorithmes de réduction du bruit, il offre aux utilisateurs des effets d'appels vocaux clairs et une IA précise. Commande vocale et suppression active du bruit.

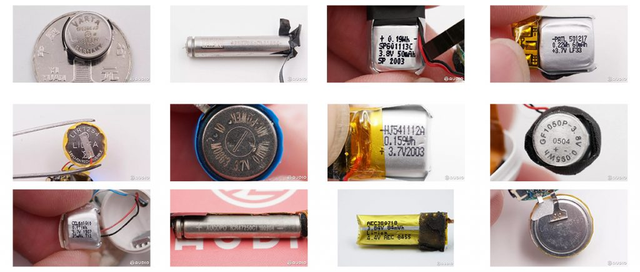

La batterie
Les deux écouteurs des écouteurs TWS nécessitent des piles intégrées. Pour s'adapter aux différentes formes d'écouteurs, les batteries sont principalement divisées en trois types. Il existe trois types de batteries souples en polymère, de piles bouton et de piles à aiguille, qui conviennent à différentes conceptions d'apparence, avec une capacité de 30-60 mAh, et sont utilisées pour les circuits internes, les haut-parleurs et d'autres composants.

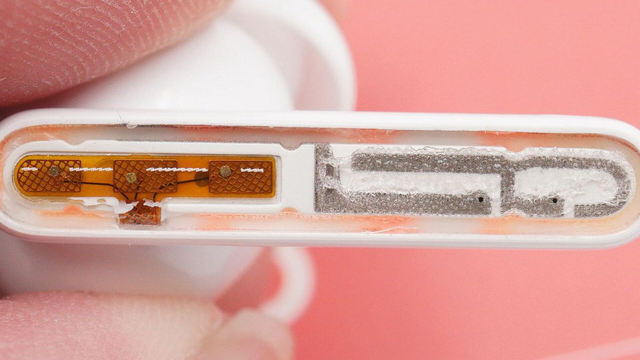

Antenne Bluetooth
L'antenne est l'un des composants fonctionnels importants du casque TWS pour obtenir une connexion sans fil. Il convertit principalement l'énergie de courant haute fréquence émise par la puce Bluetooth en ondes électromagnétiques pour le rayonnement, ou convertit les signaux d'ondes électromagnétiques spatiales en énergie de courant haute fréquence et l'envoie au récepteur. Les principales antennes Bluetooth utilisées dans les casques TWS comprennent les antennes imprimées, les antennes FPC, les antennes en céramique et les antennes LDS.

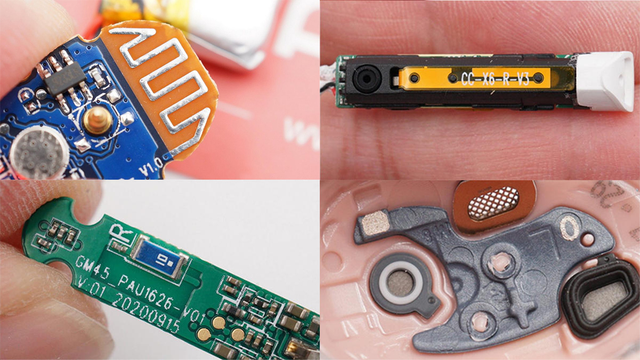

Capteur de détection intra-auriculaire
La détection intra-auriculaire dans les écouteurs TWS réalise la pause automatique lorsque l'écouteur est retiré, et la fonction de lecture reprend automatiquement lorsque l'écouteur est porté. Il est également utilisé pour identifier le mode de port simple/binaural à commuter et pour basculer entre le casque et le combiné du téléphone mobile pendant un appel. Les écouteurs TWS actuels sont principalement réalisés par un laser infrarouge optique et une induction capacitive.
capteur tactile capacitif
À l'heure actuelle, sur le marché des écouteurs TWS, le contrôle du fonctionnement des écouteurs se compose principalement de trois méthodes : les boutons physiques, les boutons tactiles et les boutons sensibles à la pression. Les boutons tactiles sont la solution la plus largement utilisée à l'heure actuelle, qui peut prendre en charge plusieurs modes de contrôle de simple-clic, double-clic, triple-clic, appui long et glissement. Un capteur tactile capacitif est le composant qui lui fournit un support, avec un circuit intégré de détection tactile, pour obtenir un contrôle précis de diverses fonctions.

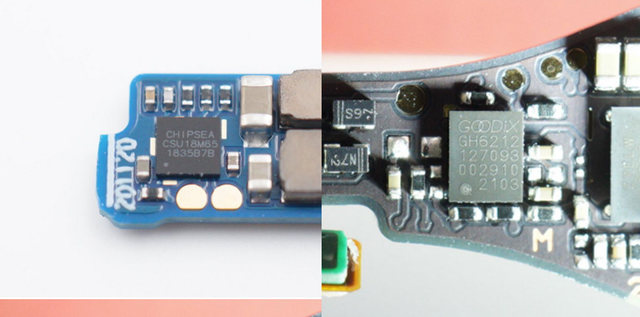

puce de détection tactile
Le circuit intégré de détection tactile a été mentionné dans le capteur tactile capacitif. Il est principalement utilisé dans le casque TWS pour détecter le changement d'état du capteur, le signaler à la puce de commande principale, puis contrôler les différentes fonctions par la commande principale. À l'heure actuelle, de nombreuses puces de contrôle principales ont des fonctions de détection tactile intégrées.

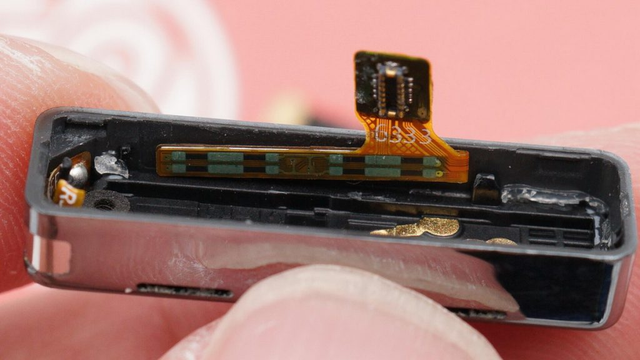

Capteur sensible à la pression (prend en charge les produits à bouton sensible à la pression)
Le capteur de pression est une manière interactive de la dernière application sur le casque TWS, qui réalise le contrôle de diverses fonctions en ressentant le changement de pression. Il a une précision proche du bouton physique mais n'a pas besoin d'ouvrir des trous. Par rapport au bouton tactile, le contrôle est plus précis et évite l'effet stéthoscope causé par un toucher et un tapotement accidentels.
Puce sensible à la pression (prend en charge les produits clés sensibles à la pression)
Semblable à la puce de détection tactile mentionnée ci-dessus, elle est principalement utilisée dans les produits de casque TWS prenant en charge les boutons sensibles à la pression. Il est utilisé pour détecter l'état du capteur de pression et le signaler au contrôleur principal pour contrôler diverses fonctions.

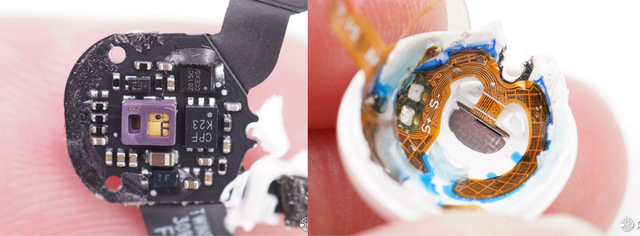

capteur de conduction osseuse
Les capteurs de conduction osseuse sont principalement utilisés dans certains produits de milieu à haut de gamme. Ils utilisent principalement les vibrations pour déterminer s'il s'agit de la voix humaine principale. Ils sont utilisés pour la réduction du bruit dans les appels. Le signal de vibration osseuse est combiné au signal du microphone pour améliorer la clarté des appels ; il est utilisé pour l'interaction vocale, fonction de réveil vocal pour réduire les faux problèmes de déclenchement pouvant être causés par des sons externes, améliorer
Les capteurs de conduction osseuse sont principalement utilisés dans certains produits de milieu à haut de gamme. Ils utilisent principalement les vibrations pour déterminer s'il s'agit de la voix humaine principale. Ils sont utilisés pour la réduction du bruit dans les appels. Le signal de vibration osseuse est combiné au signal du microphone pour améliorer la clarté des appels ; il est utilisé pour l'interaction vocale. La fonction de réveil vocal réduit les problèmes de faux déclenchement pouvant être causés par des sons externes et améliore la précision de l'interaction.

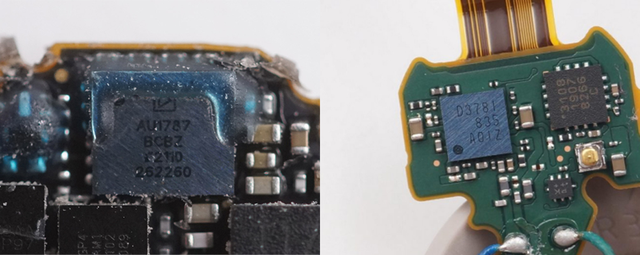

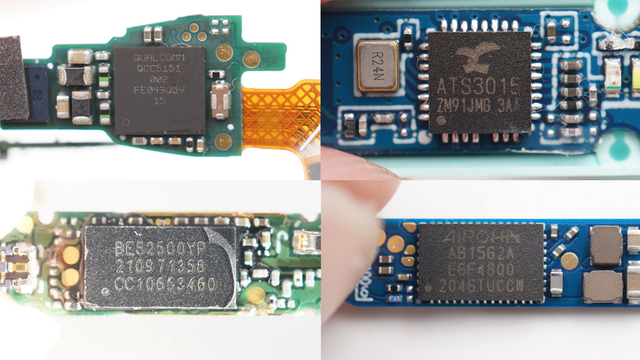

SoC audio Bluetooth
La puce de contrôle audio Bluetooth principale est le composant le plus important du casque TWS. C'est la base du casque TWS pour réaliser des fonctions telles que la connexion sans fil, le traitement audio, la gestion de l'alimentation du casque et l'interaction intelligente. Son statut est équivalent au processeur CPU du téléphone mobile. Le casque est principalement connecté au téléphone portable et à d'autres appareils de lecture via la technologie Bluetooth, et le signal audio envoyé par le terminal est transmis aux deux casques en même temps via la surveillance, le transfert, la connexion à double canal et d'autres modes pour former un système stéréo.
Puce de réduction de bruit
La puce de réduction du bruit est principalement utilisée dans les produits d'écouteurs TWS qui prennent en charge la fonction de réduction active du bruit. Il est utilisé pour traiter le signal de bruit externe collecté par le microphone. Après le traitement, l'onde sonore inverse correspondante est émise, puis le haut-parleur émet l'onde sonore inverse pour annuler le bruit. Cependant, à mesure que la puce de contrôle principale commence à intégrer la fonction de réduction de bruit active, la puce de réduction de bruit externe indépendante est de moins en moins utilisée.
stockage
Étant donné que les casques TWS sont actuellement principalement utilisés avec des appareils mobiles tels que les téléphones portables, les ordinateurs et les tablettes, il n'est pas nécessaire d'avoir un stockage de grande capacité à l'intérieur. La mémoire du casque TWS est principalement utilisée pour stocker les informations d'appairage Bluetooth et diverses fonctions prédéfinies. À l'heure actuelle, la plupart des produits sont également intégrés dans la puce de contrôle principale.
3. Résumé
Différent des produits de téléphonie mobile, la conception exquise et compacte des écouteurs TWS empêche les consommateurs ordinaires de les démonter par eux-mêmes et d'apprendre indépendamment quelles configurations sont utilisées à l'intérieur des produits et quelles fonctions correspondent. Sur la base de près de 300 rapports de démontage d'écouteurs TWS, cette fois, I Love Audio.com l'a trié en détail pour tout le monde. Bien qu'il puisse y avoir des omissions, j'espère que cela pourra aider certains amis qui veulent en savoir plus.
Les écouteurs TWS peuvent devenir un produit très populaire sur le marché de consommation actuel, et leurs configurations internes leur fournissent un support solide. Et en raison de la limitation du volume, le produit a besoin d'un très haut niveau d'intégration pour réaliser l'application de diverses fonctions. "Bien que le moineau soit petit, il possède tous les organes internes" peut décrire de manière très vivante la structure interne et la configuration du casque TWS.
Avec le développement rapide des écouteurs TWS et les progrès continus de la technologie, tels que la puce de gestion de l'alimentation dans le boîtier de charge et le SoC Bluetooth de contrôle principal dans l'écouteur, les petits appareils environnants sont constamment intégrés et le niveau d'intégration s'améliore constamment. , rendant ainsi la qualité du produit plus fiable. Le contrôle et la stabilité sont également meilleurs. D'autre part, les fonctions des écouteurs TWS sont progressivement enrichies et la configuration interne hautement intégrée offre également un espace pour l'application de nouvelles fonctions à l'avenir.
Du point de vue de l'utilisateur final, cela signifie que la qualité sonore est améliorée, le retard est réduit, la durée de vie de la batterie est plus longue et l'expérience utilisateur s'améliore de plus en plus. Avec l'enrichissement continu de nouvelles fonctions telles que la réduction active du bruit et la surveillance de la santé sportive, les scénarios d'application s'étoffent constamment, améliorant encore l'expérience utilisateur.
