La structure de base du connecteur
Les pièces structurelles de base du connecteur comprennent principalement le contact ① ; isolant ; ③ coque (selon le type); accessoires.

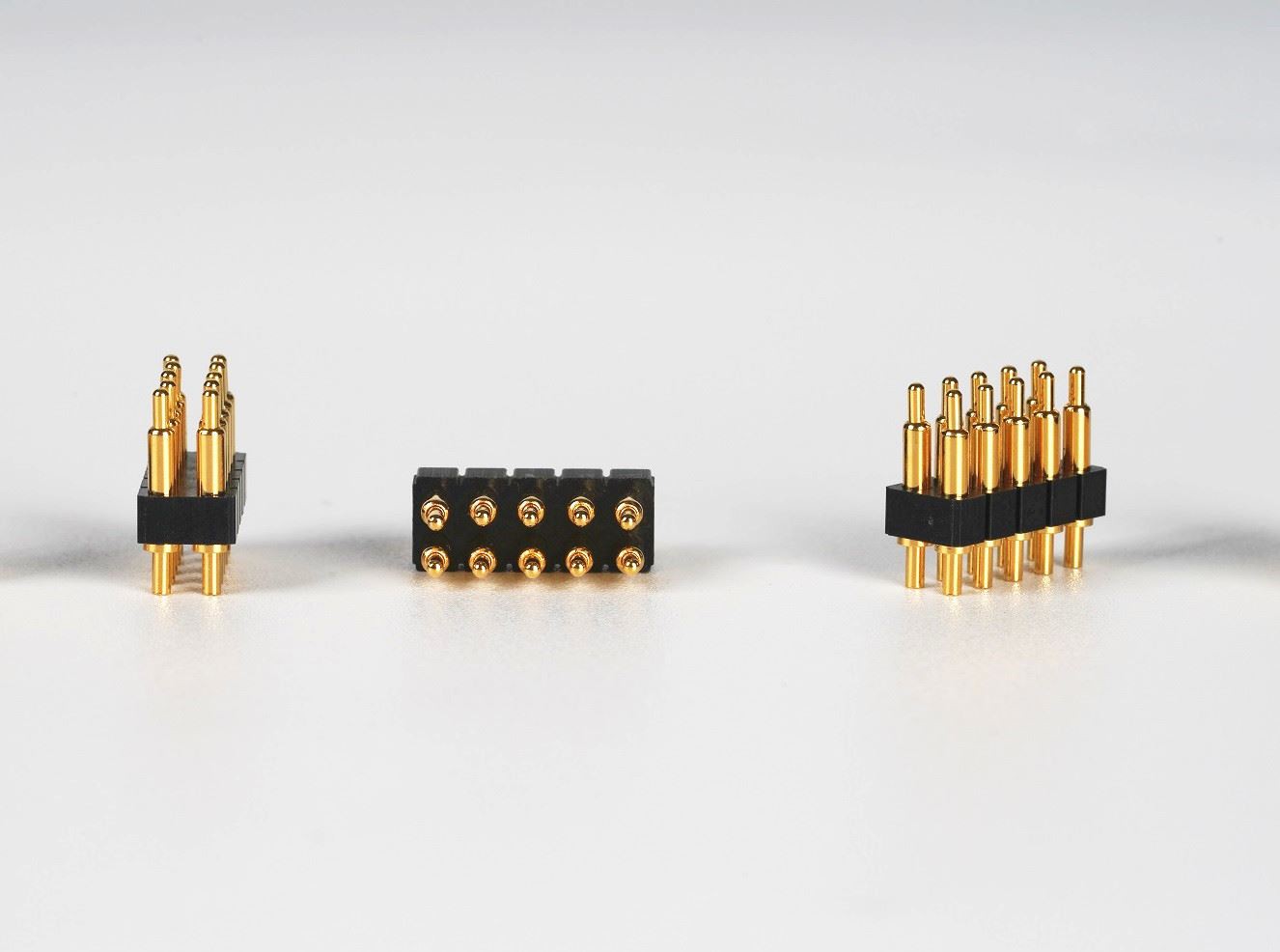

1. Les contacts (contacts) se réfèrent aux parties centrales du connecteur pour compléter la fonction de connexion électrique. Habituellement, une paire de contacts est composée d'une pièce de contact mâle et d'une pièce de contact femelle, et la connexion électrique est réalisée par l'insertion des pièces de contact femelle et mâle.
Le contact mâle est une pièce rigide et sa forme est cylindrique (broche ronde), cylindrique carrée (broche carrée) ou plate (fiche). Le contact mâle est généralement en laiton ou en bronze phosphoreux.
2. L'isolant est aussi souvent appelé la base ou l'insert. Sa fonction est d'agencer les contacts selon la position et l'espacement requis. En même temps, il est nécessaire d'assurer le contact entre les contacts et entre les contacts et le boîtier. Performances d'isolation. Une bonne résistance d'isolement, des performances de tension de tenue et une aptitude au traitement facile sont les exigences de base pour la sélection des matériaux isolants à transformer en isolants.
3. La coque est également appelée coque, qui est le couvercle extérieur du connecteur. Il assure la protection mécanique de la plaque de montage isolante intégrée et des broches, et assure également l'alignement de la fiche et de la prise lors de l'accouplement, de manière à fixer le connecteur à l'appareil.
4. Les accessoires sont divisés en accessoires structurels et accessoires d'installation. Accessoires structurels tels que bagues de serrage, clés de positionnement, goupilles de positionnement, goupilles de guidage, bagues d'accouplement, serre-câbles, bagues d'étanchéité, joints, etc. Accessoires d'installation tels que vis, écrous, vis, bagues à ressort, etc. La plupart des accessoires ont des pièces et parties communes.
