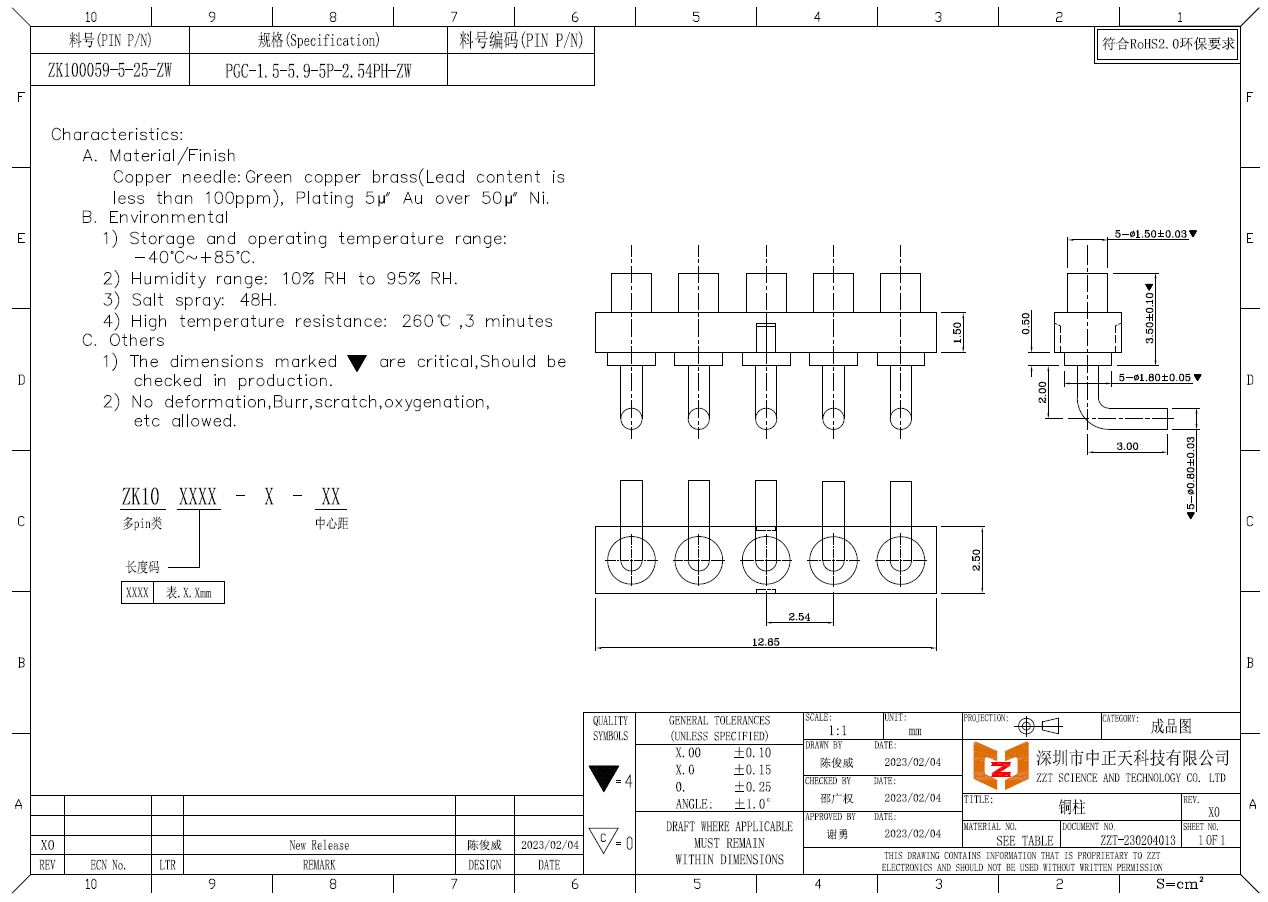

Connecteur Pogo mâle et femelle à 5 broches droit Angel
Le dé à ressort est une sonde de type ressort formée par les trois parties essentielles de l'aiguille, le tube d'aiguille et le ressort après avoir été riveté par un instrument de précision. On l'appelle également une broche pogo, une colonne d'électrodes à ressort pogopin, Spring Loaded ou pogopin. Le bas de l'aiguille du dé à ressort est généralement une structure en biseau.
La fonction de la structure biseautée est de garantir que le pogopin garde la main en contact avec la paroi interne du tube d'aiguille lorsqu'il fonctionne afin que le courant passe principalement à travers l'aiguille plaquée or et le tube d'aiguille pour assurer la stabilité et une faible impédance du pogopin.
Les cosses à ressort sont généralement utilisées dans les connexions de précision dans les produits électroniques tels que les téléphones mobiles, les communications, les automobiles, le médical, l'aérospatiale, etc. étant donné que le dé à ressort est une excellente sonde, le volume peut être très petit, ce qui peut réduire le coût de connexion lorsqu'il est utilisé dans des connecteurs de précision. Réduisez le poids de l'appareil, économisez de l'espace et embellissez l'apparence du produit (tels que les téléphones portables ultra-minces, les montres intelligentes, les cigarettes électroniques, etc.).
Six styles et fonctionnalités de pogopin courants :
Pogopin à fond plat : bonne stabilité, le fond du tube à aiguille est à fond plat, facile à souder avec la carte PCB
Pogopin enfichable : il y a une broche de positionnement à l'extrémité du tube d'aiguille, et lorsqu'elle est soudée à la carte PCB, il n'y aura pas de déviation et l'effet de positionnement est bon ;
Pogopin de flexion : la queue est pliée, offrant aux concepteurs plus de choix dans l'utilisation de l'espace ;
Pogopin à double tête : la conception à double tête et à double action permet aux ingénieurs d'avoir plus de flexibilité d'espace dans la connexion bidirectionnelle carte à carte.
Pogopin de fil à souder: adapté à l'extrémité du câble, facile à souder avec du fil
Pogopin fileté : les produits avec des spécifications spéciales peuvent répondre aux différents besoins des clients.
