Broches Pogo pour les solutions de charge TWS
Comparés aux écouteurs filaires ordinaires, les écouteurs Bluetooth sont plus pratiques à utiliser. Avec la mise à jour continue de la technologie, la qualité sonore des écouteurs Bluetooth se rapproche de plus en plus des écouteurs filaires ; depuis Apple iPhone 7, la prise casque 3,5 mm a été supprimée, ce qui est encore plus important. Le développement des casques Bluetooth.

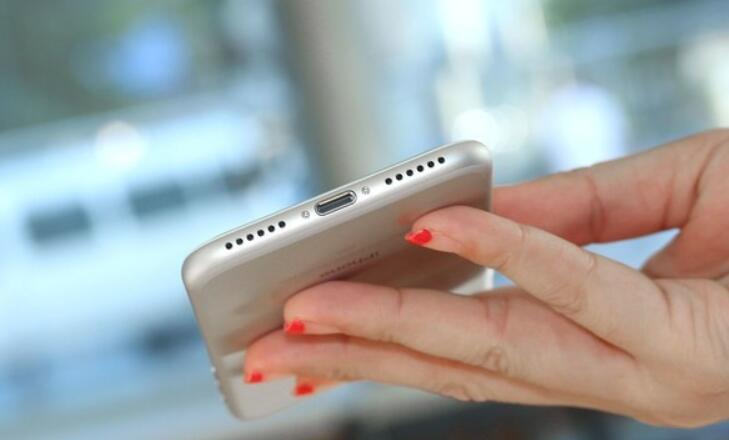

L'iPhone sans la prise casque traditionnelle de 3,5 mm
La différence la plus évidente entre les écouteurs Bluetooth et les écouteurs filaires traditionnels est qu'il n'y a pas de long câble d'écouteur et que les signaux audio sont reçus via Bluetooth, de sorte que les écouteurs Bluetooth ont des circuits et des alimentations indépendants et peuvent être chargés pour une utilisation quotidienne en tant que téléphone mobile ; aujourd'hui, nous voulons Cet article présente les types de broches pogo utilisées dans le compartiment de charge du casque Bluetooth TWS (True Wireless Stereo).
Sur le boîtier de chargement des écouteurs TWS, nous avons vu diverses spécifications de broches pogo (connecteurs à broches pogo), y compris 2Pin, 3Pin, 5Pin, etc. L'utilisation de broches pogo est régulière, et l'ensemble est divisé en broches pogo 2Pin et pogo 3Pin épingles. et plus d'épingles. Alors, à quoi servent tant de pogo pins ?
1. Solutions de broches pogo à 2 broches :
La conception de la broche pogo 2Pin est la plus courante sur le marché, et cette conception peut répondre aux besoins rigides de chargement du casque TWS. Les deux broches sont respectivement positive et négative et sont utilisées pour transférer la puissance du compartiment de la batterie du boîtier de charge TWS vers l'écouteur. De cette façon, si le TWS est utilisé comme casque Bluetooth pour les appels, un casque fonctionne et l'autre casque peut être placé dans le compartiment de charge pour reconstituer l'alimentation ; un tel cycle d'utilisation peut répondre aux besoins d'autonomie ultra-longue de la batterie.
Auparavant, les broches pogo 2Pin ne pouvaient pas prendre en compte la communication lors de l'alimentation. Par conséquent, pour ajouter des fonctions personnalisées, l'usine d'écouteurs TWS a essayé des broches pogo 3 broches, des broches pogo 5 broches et d'autres schémas de conception, ce qui a également entraîné une augmentation du volume du produit et des difficultés d'assemblage. Elle est compliquée et entraîne une augmentation des coûts.
2. Solution de broches pogo à 3 broches
La conception du dé à ressort 3Pin, en plus de la charge et de la mise à la terre 5V, ajoute une broche pour la tension de la batterie du casque, qui est utilisée pour mesurer la puissance réelle du casque.

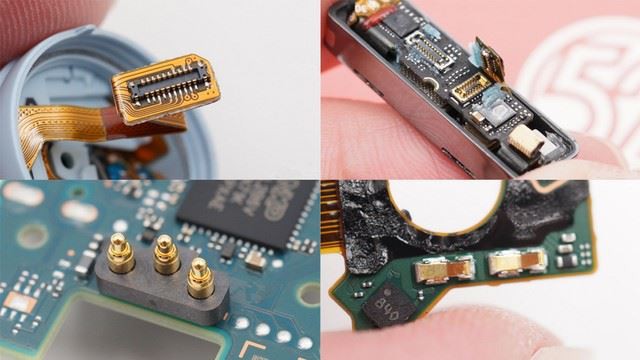

Broche de charge 3 broches Broche de charge 3 broches

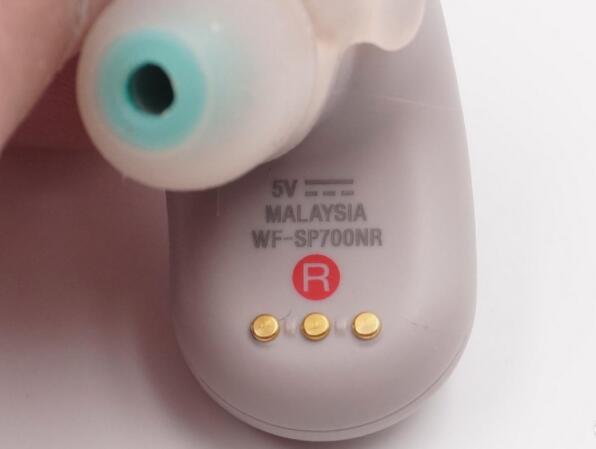

Oreillette Bluetooth TWS avec broche de charge 3 broches Oreillette Bluetooth TWS avec broche de charge 3 broches
Broche de charge 3 broches pour étui de charge de casque Bluetooth Broche de charge 3 broches pour étui de charge de casque Bluetooth
3. Solution de broches pogo 5 broches
La conception du dé à coudre à ressort 5 broches prend en compte les deux objectifs ci-dessus et a plus de fonctions.
Ce type de conception ne peut être vu que dans les casques Bluetooth TWS haut de gamme, qui sont relativement rares. Il peut être utilisé pour la transmission de données dans le stockage interne du casque, la mise à niveau du micrologiciel du casque, la communication de données de protocole et d'autres fonctions.
