Processus de conception et de fabrication de POGO PIN
Comment choisir un code PIN POGO approprié
1. Un bon POGO PIN doit répondre aux trois points suivants :
①Qualité fiable
②Performances stables
③Répondre aux exigences.
La livraison des commandes dans les délais est également très importante. Il est préférable d'aller voir le fabricant du connecteur POGO PIN pour enquêter. L'échelle de l'usine, les solutions réussies, l'équipement de traitement, la capacité de production et la capacité de R&D affectent tous directement la qualité du produit, la capacité de livraison et le support technique. Zhongzhengtian présente des avantages dans le schéma de conception, le coût de production de masse et la capacité de livraison des marchandises dans l'industrie. Bienvenue aux amis à venir à l'usine pour la communication.
POGO PIN suit trois, trois et quatre principes
1,40 % des problèmes proviennent d'une conception
La conception de l'extrémité avant est déraisonnable et l'extrémité arrière est inutile (par exemple, la buse du dé à coudre est plus haute que le plan en plastique, l'espacement des aiguilles PIN est irrégulier, etc.).
2,30 % des problèmes proviennent de la communication
Au début, la communication des diverses exigences techniques n'était pas claire et l'utilisation réelle du produit n'était pas claire, ce qui était également l'une des principales raisons des problèmes fréquents (par exemple, la cosse RF est utilisée comme cosse du chargeur case, la hauteur de travail réelle ne correspond pas au dessin, l'entraxe n'est pas confirmé, etc.). Comprendre les exigences fonctionnelles et la portée de l'application du client, et peut plus raisonnablement recommander les spécifications et les paramètres de la broche Pogo ;
3,30 % des problèmes proviennent du processus
L'assemblage du produit comporte plusieurs procédures et le POGO PIN est endommagé de manière irréversible en raison d'un mauvais fonctionnement du processus de fabrication (par exemple, la buse est endommagée, des corps étrangers dans le tuyau, le lancement de SMT, etc.).

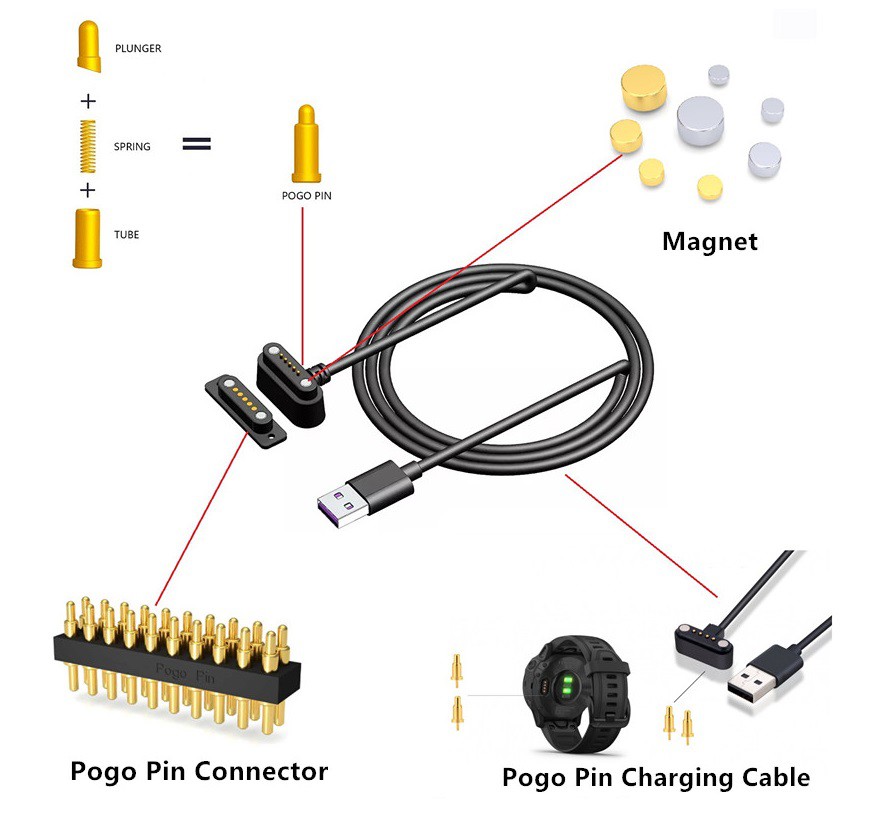

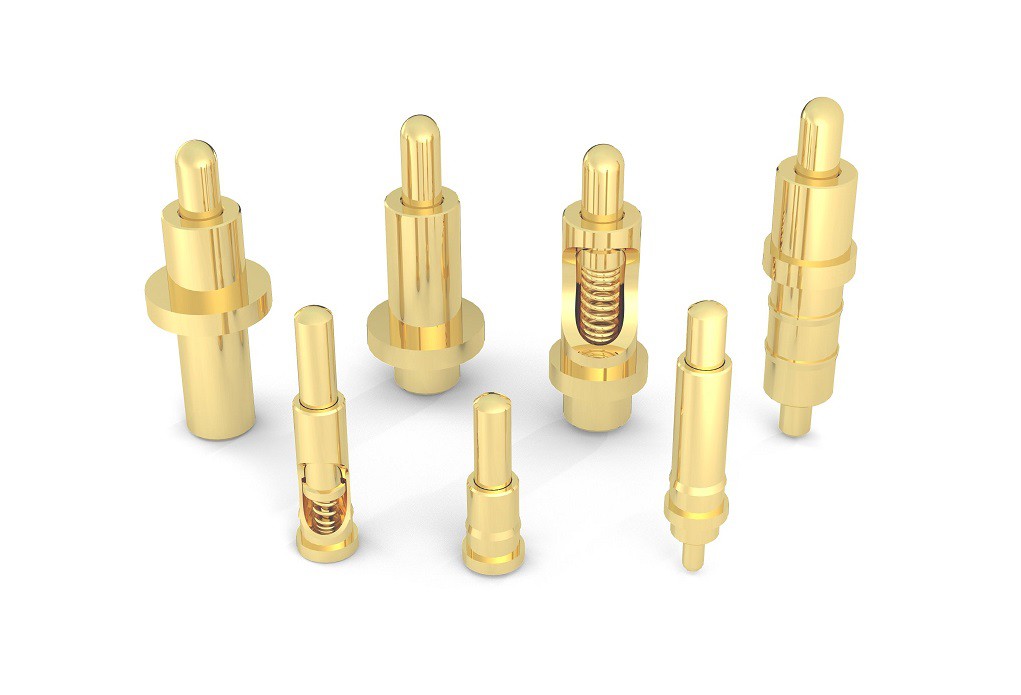

Présentation de base de POGO PIN

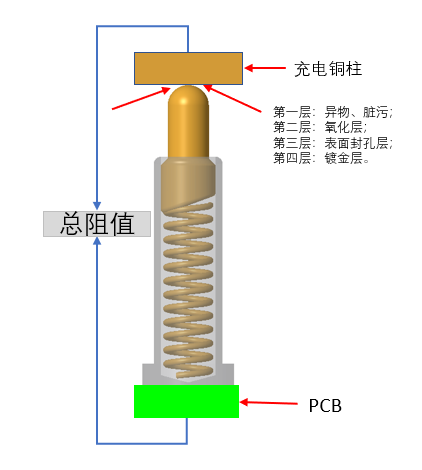

Pourquoi le POGO PIN a-t-il une structure biseautée : Le fond du piston du Pogo Pin est généralement une structure biseautée. La fonction de la structure biseautée est de s'assurer que le Pogo Pin maintient l'aiguille (Plunger) en contact avec la paroi interne de l'aiguille (Tube) lorsqu'elle fonctionne afin que le courant passe principalement à travers. Aiguille (piston) et aiguille (tube) plaquées or pour assurer la stabilité et la faible impédance de Pogo Pin.
Pourquoi POGO PIN utilise-t-il une structure à tête ronde ? Parce que Pogo Pin est généralement relativement petit, l'élasticité requise n'est pas si forte. S'il est utilisé sur une banque d'alimentation ou un éclairage, l'élasticité est de quatre ou cinq cents grammes ou même d'un ou deux kilogrammes. Naturellement, il est préférable de le rendre plat. , La tête plate a une grande surface de contact et sa force est suffisante pour briser la couche d'oxyde sur la surface de contact pour la rendre entièrement en contact. La plupart des têtes rondes sont utilisées sur les casques Bluetooth TWS et les montres-bracelets intelligentes. La force élastique maximale ne dépasse pas 150 grammes (la force élastique du dé à coudre de la boîte de charge est comprise entre 20-35gf), et la force élastique du contact entre la surface et la surface sera dispersée, et le cuivre la colonne à l'extrémité du casque ne sera pas cassée. La couche d'oxyde n'est pas suffisante, ce qui entraîne un contact insuffisant et un mauvais contact. A ce moment, si une structure de tête ronde est utilisée pour établir un contact point à surface, la force élastique se rassemble sur un point, et le contact sera naturellement beaucoup plus suffisant.
Paramètre de performance/paramètre de performance
paramètres de performance clés
A. Tension de fonctionnement : Moins de 12 Volts DC
B. Courant nominal : 1.0 Ampères/Pin
C. Température de fonctionnement : -40 degré à 85 degrés.
D. Température de stockage : 25 degrés plus /-3 degré .
E. Humidité de l'environnement de travail : 10 % HR à 90 % HR
F. Durabilité (vie) : 10,000 cycles.
G. Impédance de contact : 200 mOhm Max. @ coup de travail
(Pendant la course de travail : 200 mOhm/Max)

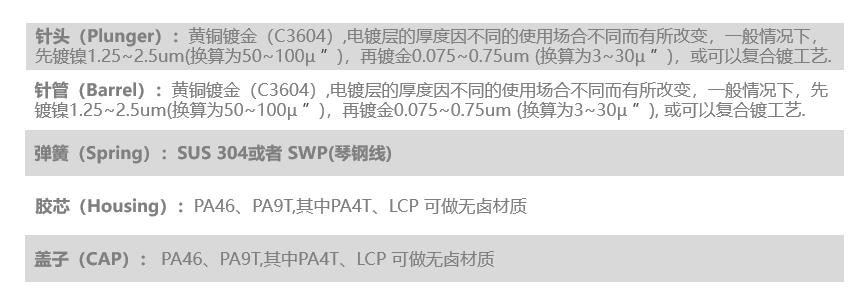

Processus de fabrication/制造工艺
Méthode d'assemblage du produit

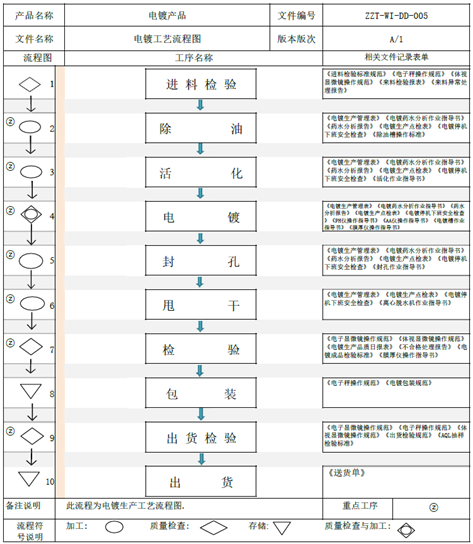

Flux de processus de galvanoplastie
Quels paramètres doivent être confirmés dans la conception frontale
① Confirmez la distance entre la carte PCB et la surface de contact de la colonne de cuivre à l'extrémité de l'écouteur (c'est-à-dire la hauteur de travail du POGO PIN).
② Confirmez la distance entre la carte PCB et la surface en plastique du boîtier de charge (c'est-à-dire la hauteur maximale du tube d'aiguille POGO PIN, le tube d'aiguille ne doit pas dépasser cette hauteur).
③ Confirmez la distance entre le centre de l'aiguille PIN et le centre du cercle
(Confirmez la taille du chapeau lors du scotch plus tard, pour éviter les interférences lors du patch SMT).
④ Confirmez la taille de la carte PCB et l'espace sous la carte
(Optimisé et amélioré pour POGO PIN).
PS : il est recommandé que le diamètre de la carte PCB soit de 1,6 mm, et il est recommandé de transformer le dé à coudre en une structure à travers la carte afin que l'effet soit meilleur et présente les avantages suivants : ① Le patch est plus ferme ; ② L'espace du tube d'aiguille est augmenté, l'aiguille est pré-pressée davantage et le contact est plus suffisant.
Pourquoi le bas de l'aiguille devrait-il être biseauté : Si elle est rendue plate, le courant sera conduit par le ressort, qui a des exigences élevées sur le ressort, et le ressort est si fin qu'il est facile à brûler.
