Exigences de conception de l'extrémité du connecteur à broches Pogo
Le connecteur Pogo Pin est principalement composé de 6 parties, à savoir la tige d'aiguille, le ressort, la perle en céramique, le tube d'aiguille, le plastique, le capuchon (les exigences d'installation de base du client peuvent être équipées d'un capuchon en plastique pour protéger la tige de l'aiguille). Laissez's jeter un œil aux exigences de forme de la borne de contact du connecteur à broches pogo.
1. Exigences de conception pour la fin du contact :

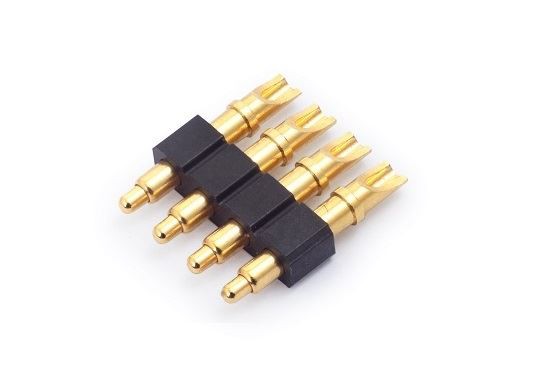

est un type de contact non standard, conçu en fonction des exigences de câble de la machine complète, confirmez d'abord la taille de l'extrémité enfichable, le formulaire d'installation du produit, le mode d'apparence et les spécifications du câble. Lorsque le câble ne peut pas être déterminé, le principe à suivre est de concevoir le trou de câblage en fonction de la référence du contact. Le trou de câblage peut répondre aux exigences des fils de gros calibre. Le rapport du diamètre du fil central du fil au diamètre intérieur de la coupelle de soudage est généralement de 0,5-0,7; Lors de la connexion d'un fil, le principe de conception est que le diamètre de l'âme du câble et le trou de connexion du contact sont appropriés, et le rapport du diamètre de l'âme du fil au diamètre intérieur du trou de soudage est généralement de 0,6 à 0,8.
2. Exigences sur le formulaire de fin de contact :
Dans le connecteur à broches pogo, le contact est une partie importante du connecteur, qui transporte principalement la transmission du signal. Dans la conception du connecteur, le contact est composé de l'extrémité d'accouplement et de l'extrémité arrière. L'extrémité d'accouplement est généralement composée de pièces élastiques et de pièces rigides pour assurer la fiabilité du contact entre la fiche du connecteur et la prise ; l'extrémité arrière du contact sert à réaliser la connexion par câble entre l'équipement, l'interconnexion entre les cartes imprimées ou le câble et L'interconnexion entre les cartes est utilisée pour la connexion par câble. L'extrémité terminale du connecteur a un type de fil de soudage, un type de fil à sertir et un type de perçage d'isolant (IDC, type d'enroulement sans soudure, utilisé pour les cartes imprimées, les contacts Les formes de terminaison comprennent le soudage droit, le soudage par pliage, le montage en surface et le soudage- type de presse libre.
