Conception et exigences de l'extrémité de contact du connecteur à broches Pogo
1. Exigences de conception pour le contact final
est un type de contact non standard. Il est conçu selon les exigences de câble de l'ensemble de la machine. Tout d'abord, il est nécessaire de confirmer la taille de l'extrémité enfichable, la méthode d'installation du produit, la forme d'apparence et les spécifications du câble. S'il est difficile de confirmer le câble, concevez le trou de câblage en fonction du numéro de contact. Le trou de câblage peut répondre aux besoins des fils de gros calibre. Le rapport du diamètre de l'âme du fil au diamètre intérieur de la coupelle de soudage est généralement de 0,5-0,7 ; Lors de la connexion d'un fil, le principe de conception est que le diamètre de l'âme du câble et le trou de connexion du contact sont appropriés, et le rapport du diamètre de l'âme du fil au diamètre intérieur du trou de soudage est généralement de 0,6 à 0,8.
2. Exigences relatives au formulaire du contact final

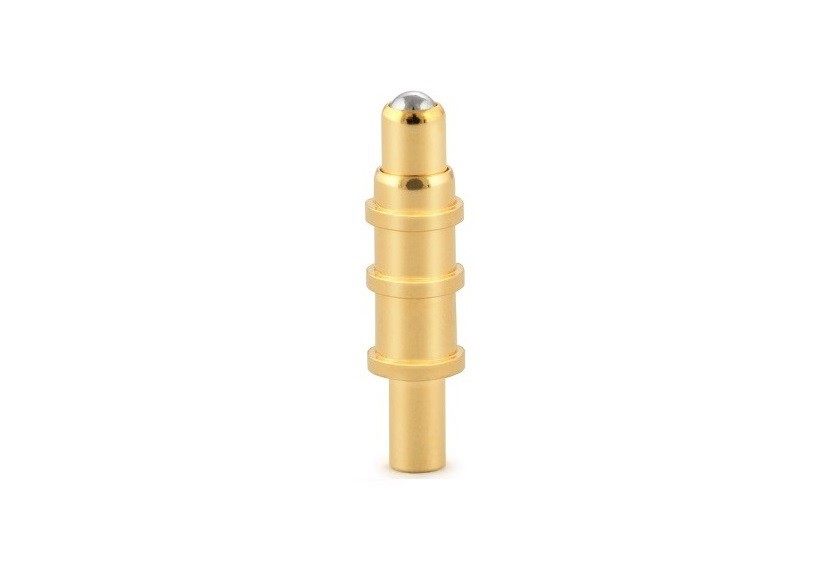

Dans le connecteur à broches pogo, la pièce de contact est une partie indispensable du connecteur et sa fonction principale est d'être responsable de la transmission du signal. Dans le processus de conception du connecteur, le contact est formé par l'extrémité d'accouplement et l'extrémité arrière. L'extrémité d'accouplement est généralement composée de pièces élastiques et de pièces rigides pour assurer la fiabilité du contact entre la fiche du connecteur et la prise femelle ; l'extrémité arrière du contact est responsable de la connexion du câble entre l'équipement, de l'interconnexion entre les cartes imprimées, ou L'interconnexion entre le câble et la carte est utilisée dans la connexion du câble. L'extrémité terminale du connecteur peut être divisée en quatre types : type de fil de soudage, type de fil à sertir, type de perçage d'isolant et type d'enroulement sans soudure ; application Sur la carte de circuit imprimé, les formes de terminaison de contact peuvent être divisées en quatre types : soudage droit, soudage incurvé, montage en surface et type à pression sans soudure.
