Tout d'abord, qu'est-ce qu'une "broche pogo miniature", tout comme son nom, la "broche pogo miniature" est aussi une sorte de broche pogo, mais son volume est très petit et le taux d'utilisation de l'espace est très faible (espace d'économie spécial )
Le premier est l'application de micro broches pogo. Il s'agit d'un nouveau type de système de connecteurs adapté à une utilisation dans un espace limité. Si le produit nécessite une conception plate, ou si le produit final doit être modulaire, les connecteurs d'accouplement doivent être évités, les broches pogo miniatures sont donc un choix idéal. Les connecteurs sont poussés directement sur les plots de contact de la carte de circuit imprimé.
Deuxièmement, les propriétés du produit de la broche pogo miniature. Le courant nominal peut atteindre 10A, l'espacement minimum des broches est de 0.4 mm (montage traversant) / 0,3 mm (montage en surface) et la durée de vie est supérieure à 50,{{6 }} cycles. Avec une résistance élevée aux vibrations, il peut convenir à la transmission de données ou à la transmission de courant de modules de téléphone portable fins et légers (affichage, prise audio, charge et autres modules).

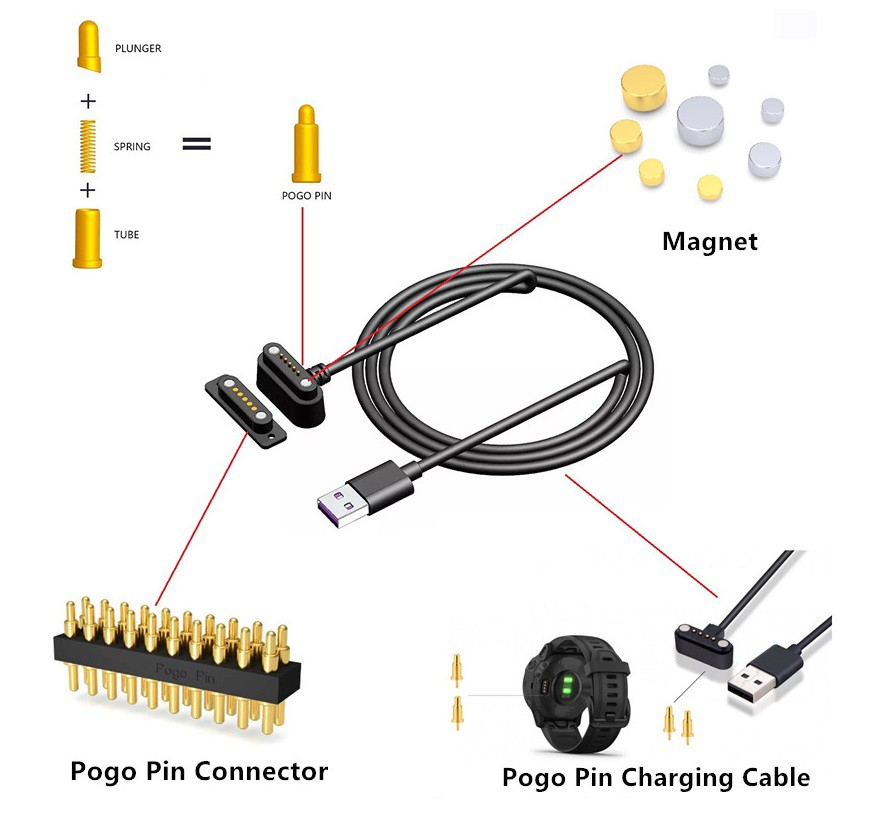

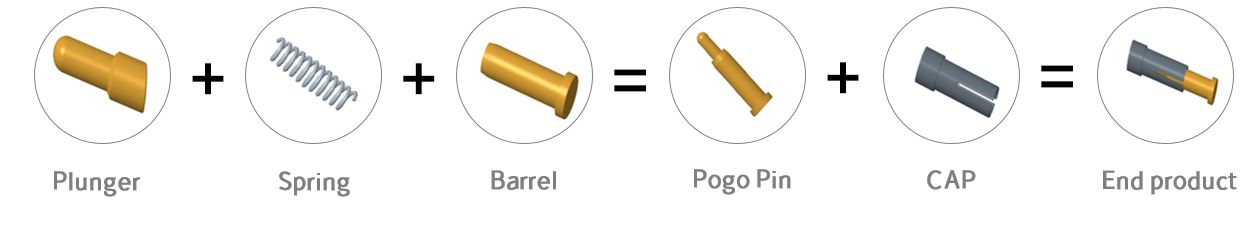

3. La structure et le principe de fonctionnement de la broche pogo miniature. Comme une broche pogo ordinaire, le connecteur à broche pogo miniature se compose d'un tube fin avec un ressort et un dé à coudre à l'intérieur. Le ressort pousse les broches vers les plots de contact sur la carte de circuit imprimé, établissant un contact électrique fiable et résistant aux vibrations.
4. Conception personnalisée. Les goupilles pogo miniatures sont disponibles avec un choix de goupilles pogo personnalisées et utilisent des hauteurs qui répondent aux exigences des spécifications. Le produit peut être appliqué à la chaîne de production d'assemblage entièrement automatique. Un choix de conceptions personnalisées comprenant différentes formes de boîtiers de broches et de connecteurs, de protecteurs, d'emballages ou d'en-têtes femelles assortis.
5. Conception standard. Les clients peuvent choisir librement la conception en fonction des exigences particulières du projet. En plus des structures irrégulières, les clients peuvent également utiliser les bornes à broches pogo comme nouvelle norme pour les produits d'embase à broches à une, deux ou plusieurs rangées.
