Comment choisir correctement la broche de test pogo
Quiconque a déjà effectué des mesures et des tests sait que la précision des données dépend des capacités de conception et de mesure de l'instrument de test. Mais peu de gens savent que la qualité de conception, le processus de fabrication, la compatibilité et les spécifications de performances des lignes de test et des connecteurs sont aussi importants que les instruments de test. Ensuite, nous nous concentrerons sur les cinq critères spécifiques pour la sélection correcte des fils de test et des broches à ressort.
Premièrement, la sécurité :
Identique aux exigences d'alimentation, les cordons de test de l'instrument et les broches pogo doivent répondre à des exigences de sécurité strictes en raison du contact direct avec des tensions élevées, en particulier conformément aux exigences internationales de tension et de catégorie IEC1010, à savoir CATI, CAT II, CAT III ou CATIV . D'autres exigences de la norme IEC1010 impliquent également des tests transitoires, une tension de tenue diélectrique ou des tests pour vérifier que le produit a une isolation suffisante et répond aux exigences de courant, de dégagement électrique, de cosse à ressort métallique exposée et de résistance aux chocs. Des aiguilles de test de bonne qualité, ainsi que des équipements de protection individuelle importants tels que des gants et des lunettes de protection, font partie des mesures de protection individuelle définies dans la norme NFPA70E.
Deuxièmement, la robustesse et la durabilité :
Les cordons de test et les connecteurs de haute qualité ne subiront pas de dégradation des performances due aux frottements quotidiens tels que tirer, presser et percer. Les deux extrémités de la ligne de test doivent avoir des gaines anti-stress bien conçues. La cosse à ressort de test doit être un métal durci qui peut supporter des connexions répétées et peut transmettre des données précises à chaque fois.
Comparé aux matériaux bon marché, le fil de cuivre au béryllium étamé multibrins spécialement fabriqué peut offrir flexibilité, durabilité à long terme, excellente conductivité et précision. D'autres facteurs incluent la qualité de soudage interne de la broche pogo et du connecteur et la plage de température du matériau.
Troisièmement, concevez les performances et les indicateurs :
Il est très important que la conception de la cosse à ressort de test et du clip de test soit confortable ou non. Une surface de préhension confortable et facile à saisir aide à maintenir l'aiguille fermement dans votre main, et une pince à ressort solide assure une connexion ferme. La connexion doit être simple et les pièces assorties doivent pouvoir coulisser ensemble sans effort et sans contrainte. Les contacts sur les connecteurs de haute qualité doivent être des connecteurs en laiton usiné nickelé ou plaqué or, et pas seulement en laiton coulé. L'utilisation de contacts plaqués or offre précision et résistance à l'oxydation, offrant ainsi une connexion durable, sûre et fiable.
L'indice de conception de la ligne d'essai et de la cosse à ressort doit être cohérent avec l'instrument d'essai correspondant. Si l'indice est plus petit que l'instrument de test, la vraie valeur de l'instrument sera considérablement réduite. Par exemple, la bande passante de l'oscilloscope est de 100 M et la bande passante de l'aiguille de l'oscilloscope correspondante n'est que de 50 M, puis l'oscilloscope devient 50 M.
Quatrièmement, des applications performantes :

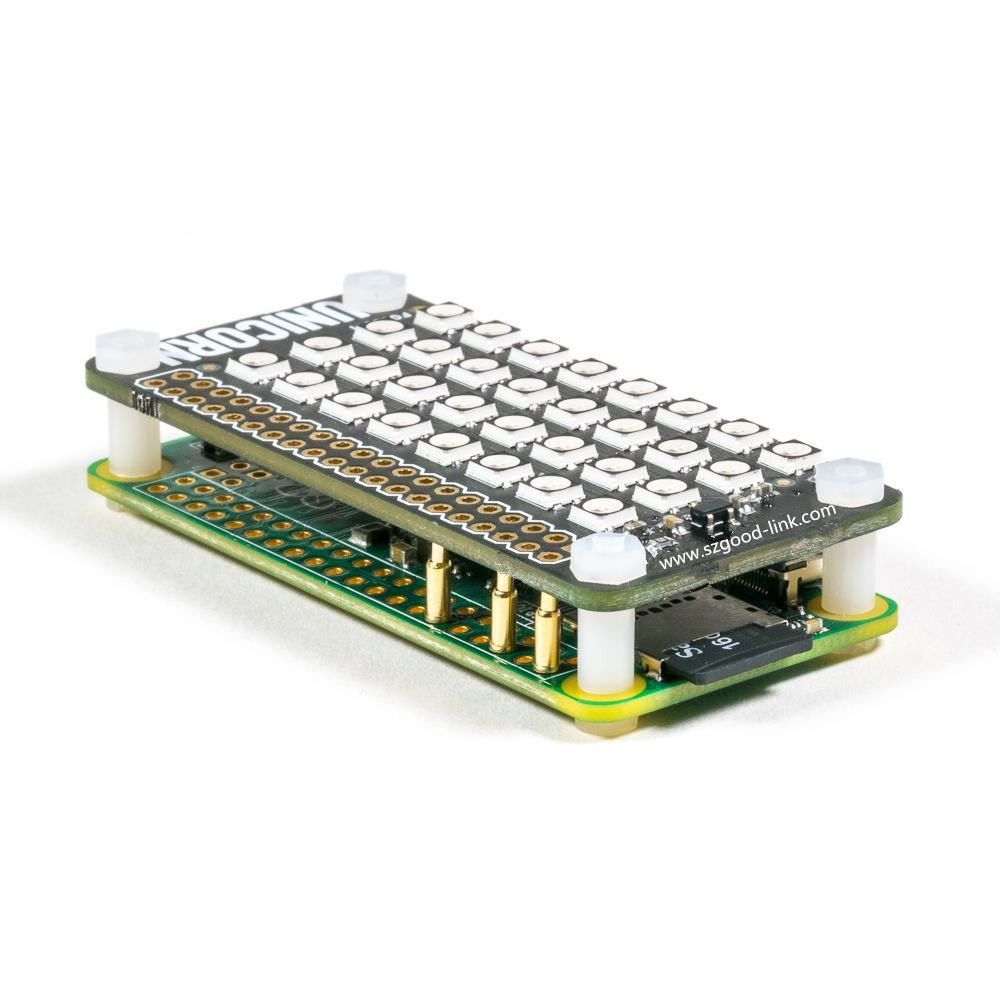

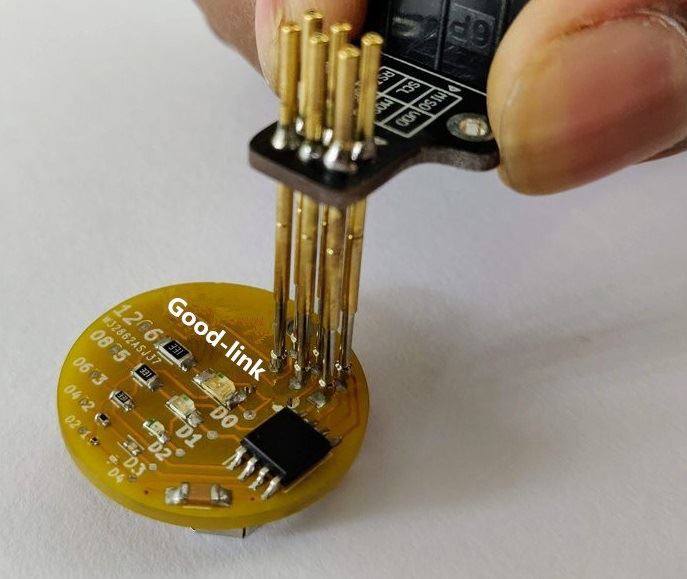

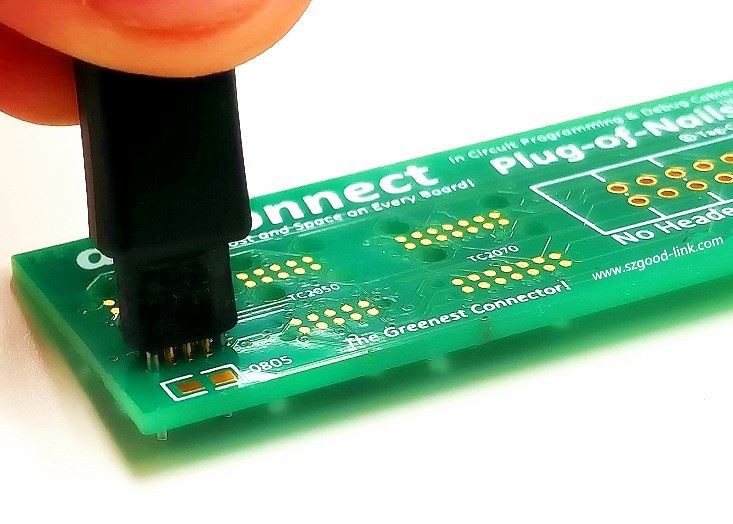

D'une broche pogo à ressort et d'une aiguille fine et légère pour les tests de circuits électroniques à une broche pogo pointue en acier inoxydable et une aiguille solide adaptée à un usage industriel, la conception de l'aiguille prend désormais en compte les besoins des différentes applications. Par exemple, les aiguilles à point unique sont la forme la plus courante d'aiguilles. La plupart des compteurs fournissent une ligne de test à point unique, ce qui est très utile pour une large gamme d'applications de test. Un cosse à ressort pointu est un meilleur outil pour mesurer de très petits points de contact sur des circuits imprimés à haute densité. Bien qu'elles soient facilement endommagées, les épingles pogo peuvent généralement être réaffûtées car elles ne sont pas plaquées.
L'aiguille à cosse à ressort rétractable est reliée à un fil d'acier inoxydable d'un diamètre très fin. À l'exception de l'extrémité de l'aiguille, l'ensemble du fil est recouvert d'une couche isolante pour éviter qu'un contact accidentel ne provoque un court-circuit et n'endommage la puce. La cosse à ressort de la pince à crochet est adaptée pour maintenir la connexion en place, ce qui est pratique pour une opération sans intervention. Utilisez des clips de test de différentes tailles pour tester facilement les puces IC. Les clips de test IC sont des outils idéaux pour sonder plusieurs broches sur une puce IC. Ils sont très appropriés pour trouver l'un des nombreux fils de puce. Les aiguilles CMS peuvent être utilisées pour les tests à point fixe sur des cartes à montage en surface (SMD). Ce type de test nécessite l'utilisation d'une cosse à ressort très fine et pointue aux points de contact sur de très petits circuits imprimés, tels que les mini pinces de test MINI GRIP-XB/100. La pince micro SMD est conçue pour serrer les broches à pas fin sur la puce SMD. Le câble adaptateur BNC (cordon de raccordement court avec de petits fils) facilite l'installation du connecteur RF du circuit imprimé pour le test du signal...
Cinquièmement, testez le connecteur de connexion de la ligne :
Selon les normes, la sécurité et les besoins réels, le connecteur de ligne de test a diverses applications et fiches et prises standard. Par exemple, l'oscilloscope a un connecteur BNC, le multimètre a un connecteur banane de 4 mm et l'analyseur de spectre a un connecteur de type N, etc. Différentes applications ont des connecteurs différents. Afin de s'adapter les uns aux autres, divers adaptateurs (couplage) sont apparus sur le marché. Adaptateur), adaptateurs (adaptateurs), câbles adaptateurs, câbles de raccordement, câbles de dérivation, etc.
Pour résumer, ce sont les cinq critères spécifiques pour la sélection correcte des lignes de test et des broches pogo que nous avons décrits aujourd'hui. Selon ces cinq points, tout le monde a également une compréhension plus approfondie des épingles pogo.
