Comment les goupilles à ressort Pogo s'installent-elles sur le circuit imprimé ?
POGO PIN est un connecteur électronique très couramment utilisé. Sa structure de base se compose d'un tube d'aiguille tournante, d'une aiguille tournante et d'un ressort de compression. L'embouchure du tube d'aiguille est sertie pour maintenir l'aiguille à l'intérieur du tube d'aiguille, et la force de contact est fournie par le ressort pour établir une connexion électrique entre l'aiguille et les pièces d'amarrage. Je crois que beaucoup de gens ne savent pas comment POGO PIN est soudé. Découvrons comment le connecteur POGO PIN est soudé sur le PCB ?
Avec le développement du marché et la mise à niveau des produits, de plus en plus de consommateurs ne sont pas seulement limités à la multifonctionnalité des produits, mais ont également besoin d'une apparence à la mode et d'une apparence petite et mince. POGO PIN est une sonde très fine, et son volume peut être très petit, de sorte qu'il peut réduire le poids du connecteur, économiser de l'espace et avoir une belle apparence lorsqu'il est utilisé dans des connecteurs de précision.
Dans le travail quotidien, il y a beaucoup de demandes de clients, comment utiliser POGO PIN sur le produit, comment le souder à la carte PCB, en fait, lors de l'utilisation de POGO PIN, les extrémités mâle et femelle sont amarrées et le pogo pin comprime un certain trait (la quantité de compression est de 1,0mm). , force élastique 70g ± 20g). Il peut être mis sous tension, transmettre des signaux, etc. pour réaliser diverses fonctions.
POGO PIN peut être soudé sur le PCB pour le fixer, ou il peut être fixé sur la structure du produit, ce qui nécessite des ingénieurs de conception professionnels pour résoudre le problème. Et nous pouvons vraiment vous aider, avec 10 ans d'expérience dans la production de cosses à ressort POGOPIN, avec une qualité et une quantité élevées. Afin d'assurer la qualité des produits, les détails de chaque maillon de traitement doivent être très bien contrôlés. Les cosses à ressort que nous produisons ont toujours été à la pointe de la technologie, ont été reconnues par certaines entreprises nationales et étrangères bien connues comme leurs fournisseurs de connecteurs et ont acquis une bonne réputation.

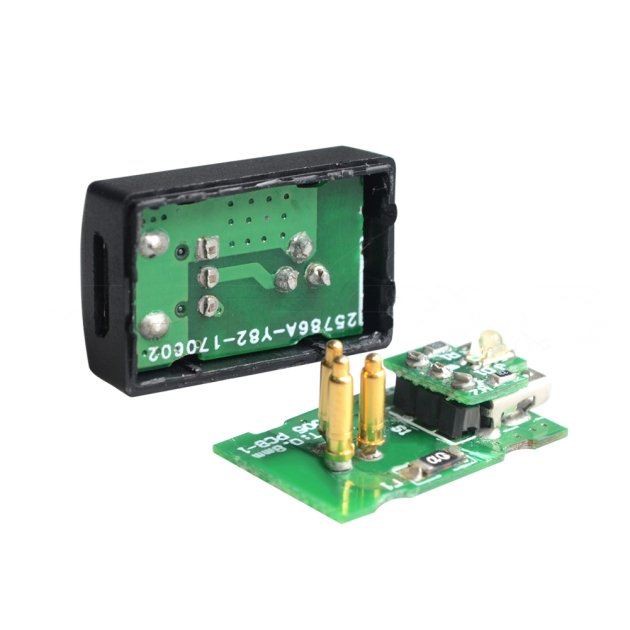

Comment les broches Pogo pin pogo sont-elles installées sur PCB?
Tout d'abord, montage en surface
La broche pogo est généralement installée de manière stable et le bas du tube à aiguille est une conception à fond plat, nous pouvons donc utiliser un boîtier vertical ou horizontal, ce qui facilite la soudure avec le PCB. De plus, certaines aiguilles ont des goupilles de positionnement à l'extrémité, il n'y a donc pas de décalage et cela fonctionnera mieux.
Deuxièmement, la méthode d'installation de la queue de soudure droite
Boîtier enfichable ordinaire pour une soudure facile. De plus, nous utilisons souvent des packages de plug-ins de fin de ligne, ce qui offre également aux fabricants de broches pogo plus d'options en termes d'utilisation de l'espace.
Troisièmement, installation flottante
Adopte principalement une conception à double effet à double tête, qui convient mieux à une connexion sans pression de soudage, permettant aux ingénieurs d'avoir plus de flexibilité d'espace lors de la réalisation de connexions carte à carte bidirectionnelles.
Les points ci-dessus sont plusieurs méthodes d'installation de cosses à ressort pogo pin recommandées pour vous aujourd'hui. Il existe de nombreuses autres méthodes d'installation pour les cosses à ressort pogo pin, nous devons encore choisir en fonction de notre situation réelle.
