Câble de connecteur de charge à courant élevé 15 A-30A
Exigences techniques structurelles :
1. Les connecteurs comprennent des prises mâles, femelles et mâles. Le type de connecteur est 2P et l'espacement des broches de référence est de 4,2 mm ;
2. La structure externe de la tête mâle comprend 4 trous de vis. Les exigences de taille sont indiquées dans la figure ci-dessous. Le câble mâle prend en charge le soudage de fil de silicone 18# AWG :
3. L'extrémité de la tête femelle est conçue pour être recouverte de caoutchouc et la longueur de l'arrière de la tête caoutchoutée ne dépasse pas 5 mm.
Le fil femelle prend en charge le soudage du fil de silicone 18 # AWG ;
1. Tête femelle 2. Tête mâle 3. Siège de tête mâle 4. Structure d'insertion anti-retour correspondant aux têtes mâles et femelles, et marquée sur la coque en plastique plus
5. La taille de la coque en plastique du siège mâle est comme indiqué sur la figure, et le type de broche prend également en charge le soudage du fil de silicone 18 # AWG ;
6. La gamme requise de force d'insertion : force d'extraction 1~2kg, force d'insertion 2~4kg ;
Longueur totale Inférieure ou égale à 20 mm Exigences techniques électriques :
1. Courant continu 12~15A, courant instantané 25~30A ;
2. Utilisez une tension inférieure ou égale à 250 V, une tension de tenue supérieure ou égale à 1500 V ;
3. Résistance de contact inférieure ou égale à 0.8mΩ, résistance d'isolation supérieure ou égale à 500MΩ ;
4. La surface des pièces en cuivre est plaquée or 2U et la durée de vie est plus de 1000 fois supérieure.
5. Prend en charge la jauge de fil jusqu'à 18 # AWG ;
6. Plage de résistance à la température -25~120 degré ;
7. Classe ignifuge UL 94- VO, conforme RoHS ;

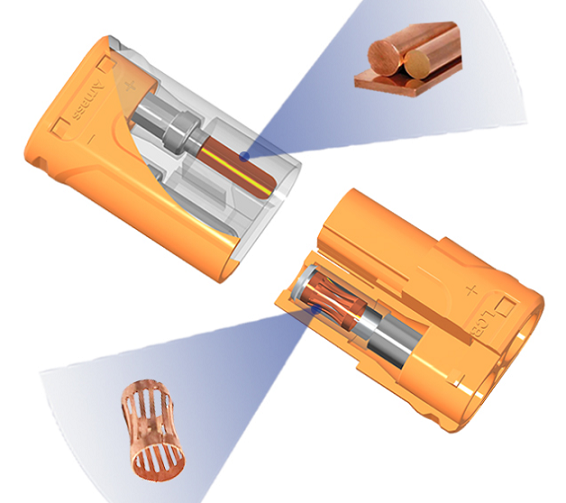

Mâle φ1,4 Cuivre 6,2 Femelle Fil silicone Siège mâle 8,4
