Le concept de conception de base,Conception de piston, etHauteur de travail de Pogo Pin
Le concept de conception de base du Pogo Pin (connecteur à ressort):
Les caractéristiques électriques trouveront activement le chemin avec le moins de résistance pour conduire le courant, la meilleure condition
Le courant sera conduit de la tige de l'aiguille à la paroi du tube extérieur, puis au PCB. A ce moment, la valeur de résistance est la plus petite.
La conception de base du piston du Pogo Pin (connecteur à ressort):
Queue de biais
La conception Bias Tail est la plus courante et la moins chère à produire avec un bon équilibre entre performances, prix et taille. Cette conception peut garantir une impédance inférieure stable.
Avantage : Résistance faible et stable
Exercice arrière
La perceuse arrière est généralement utilisée dans un environnement avec de petits connecteurs, tels que des écouteurs sans fil, des smartphones ou de petits appareils IoT. la petite taille peut répondre aux exigences d'élasticité des clients car la longueur du ressort de cette conception peut dépasser la longueur du tube d'aiguille. Dans certains cas où l'espace est limité.
Conception de cône
Ce type de conception est le meilleur choix pour le connecteur avec des exigences de concentricité élevées car le ressort peut être mieux réglé directement sur la goupille de queue conique de l'axe de goupille. la queue conique au bas de l'axe de la goupille est placée à l'intérieur du ressort, pour diminuer le tremblement de l'axe de la goupille. Avantage : Tournage facile, peu d'asymétrie, faible coût.
Conception de balle
La conception de la balle est la meilleure option pour les environnements difficiles tels que les machines lourdes, la charge et les applications médicales, le contact est plus stable et un courant élevé est important.
Avantage : résistance stable, peut passer par un courant élevé

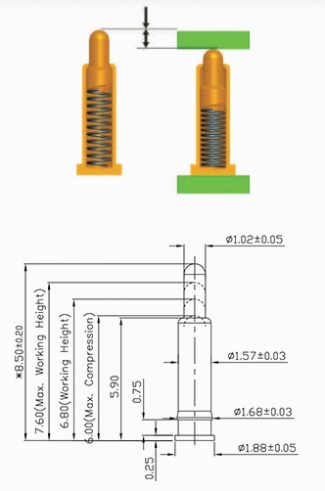

La hauteur de travail de base du Pogo Pin (connecteur à ressort):
Généralement, la quantité de compression pendant le fonctionnement est de 2/3 de la course totale, si la quantité de compression est suffisante, la force positive est trop faible et l'impédance n'est pas stable.
L'utilisation d'une goupille pogo à hauteur de travail augmentera considérablement la durabilité et les performances du connecteur.
La plaque de contact de la batterie ou le doigt doré qui relie la broche pogo doit être exempt de saleté, d'oxydation, etc.
Veuillez limiter l'utilisation dans la plage des spécifications indiquées dans le dessin.
