7 caractéristiques de l'utilisation de Pogo Pin
Les connecteurs chargés de broches pogo (également connus sous le nom de connecteurs Pogo Pin) deviennent progressivement populaires et utilisés dans les produits de grands fabricants bien connus. Par exemple Apple et Microsoft.
À propos de l'origine de Pogo Pin
Comme les 7 raisons mentionnées dans le titre, ce qui suit explique brièvement l'origine du pogo pin. Les connecteurs sont généralement utilisés depuis plus de 50 ans. Les ingénieurs avec plus d'ancienneté ne recommandaient pas les pogo pins au début. Ils pensaient que l'utilisation de broches pogo était instable, à faible courant, sensible à toute vibration et ne convenait pas à d'autres équipements de transmission de données.
Depuis que l'industrie des tests de semi-conducteurs a explosé ces dernières années, les performances des broches de test à ressort se sont considérablement améliorées. En réponse au développement technologique, la taille du produit doit être minimisée. Pour répondre aux spécifications des connecteurs, des broches de test de processus de semi-conducteurs sont appliquées aux connecteurs à broches pogo. La broche pogo faite par la sonde du milieu est presque inférieure à 2 mm, et moins de 0.1 mm est rare.
Vous vous demandez pourquoi les connecteurs à broches pogo sont si populaires de nos jours ?
Pourquoi est-il applicable à de nombreuses applications ? laisse moi te dire!
1. Coût relativement inférieur
La plupart des connecteurs utilisent un processus d'emboutissage, dans lequel la tôle est façonnée dans la forme appropriée à l'aide de modules. Cliquez sur cette vidéo pour en savoir plus sur le processus !
En revanche, les broches pogo utilisent un processus de tournage pour tourner rapidement le stock de métal sans grattage supplémentaire des extrémités. La différence entre les deux processus est le coût de fabrication des modules. Les modules peuvent coûter jusqu'à 5 $,000, et ceux-ci sont bien sûr inclus dans le coût et sont l'un des facteurs qui affectent le prix du produit. Le coût est calculé comme suit :
Prix du connecteur plus coût/quantité du module=prix final par connecteur unitaire
0.4 USD plus 3 500 USD/10.000=0.75 USD
Surtout pour un petit nombre de connecteurs qui doivent être personnalisés, les connecteurs à ressort sont l'alternative la plus efficace. Dans l'exemple illustré, la propagation peut augmenter jusqu'à 80 % .
2. Améliorer l'expérience utilisateur
Les connecteurs à ressort sont très pratiques, et dans les produits Apple, nous sommes à peu près sûrs que c'est le cas. Lorsque j'ai utilisé pour la première fois le chargeur magnétique de la tablette Apple, j'étais assez confus. Tant qu'il est proche de l'ordinateur portable, le chargeur sera directement connecté à l'ordinateur, ce qui est très pratique à utiliser et est d'une conception astucieuse.
Une fois que ces produits sont un peu améliorés, ils peuvent créer des résultats impressionnants pour les consommateurs et attirer davantage de clients fidèles à la marque. Les épingles Pogo améliorent l'expérience client, en particulier grâce à une utilisation automatisée et cohérente.
3. Plus adapté pour une utilisation en petite taille

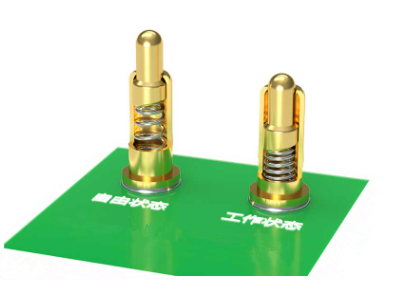

La plupart des connecteurs sont stables mais relativement encombrants, sinon, ils sont petits mais facilement endommagés. Cependant, le connecteur à ressort combine les deux avantages ci-dessus, et la taille est extrêmement petite, mais il peut supporter 1,000,000 fois d'utilisation. Lorsque le ressort hélicoïdal est uniformément comprimé, le ressort augmente la pression au niveau du coude. En raison de la conception spéciale du ressort interne, il peut maintenir un petit Les avantages de la taille et de la stabilité.
4. L'option avec la plus longue durée de vie
Les connecteurs qui portent des broches pogo sont extrêmement durables. Contrairement à d'autres connecteurs, lorsque les broches pogo sont pressées verticalement, tous les composants peuvent réduire une certaine quantité d'usure sur chaque composant pendant le processus de pressage. Le problème est que lorsque le connecteur est inséré, il y aura des rayures des deux côtés, ce qui détruira le revêtement de surface, réduira la capacité de charge actuelle et affectera sérieusement la plus grande force requise pour utiliser le connecteur enfichable. Cependant, lorsque les composants de la goupille pogo frottent, sans affecter la tige de l'aiguille et le tube de l'aiguille, l'ingénieur limitera et spécifiera la force de friction générée en interne.
5. Tolérance élevée
Le connecteur à broche pogo offre un espace de déplacement supérieur à la structure interne du connecteur général et offre aux ingénieurs et aux utilisateurs un degré élevé de liberté lors de l'utilisation du connecteur, et l'erreur de fabrication ne causera pas trop de problèmes. Par exemple, dans le cas du partenariat avec le smartphone G6 de LG, il y avait un problème avec un capteur d'empreintes digitales défectueux à l'arrière du téléphone. Lorsque l'utilisateur touche le capteur d'empreintes digitales, le petit connecteur à ressort plat à l'intérieur du téléphone mobile est renvoyé au système de téléphonie mobile. Dans les zones chaudes, la coque arrière en plastique se dilate pour séparer la jonction du connecteur. Utilisez des broches pogo pour éviter la connexion Course excessive produite par l'appareil pendant l'utilisation, entraînant des dommages.
6. Facile à assembler

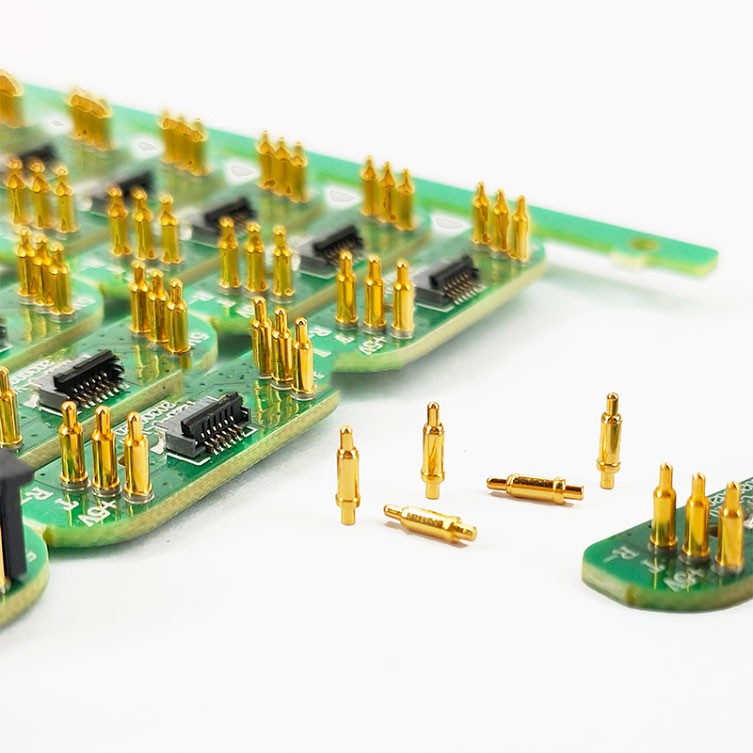

La façon dont les ingénieurs assemblent est la principale considération dans la conception. La fabrication de connecteurs généraux nécessite des processus supplémentaires et des coûts élevés, tandis que l'utilisation de broches pogo pour les connexions carte à carte ne nécessite aucune finition spéciale.
Dans le processus d'assemblage avec une grande flexibilité, les composants peuvent être assemblés rapidement, c'est pourquoi les broches pogo sont le meilleur choix. Nous fournissons également des broches pogo avec une fonction de vis, ce qui permet aux ingénieurs de combiner les fonctions d'installation et de connexion.
7. Fournir un courant constant

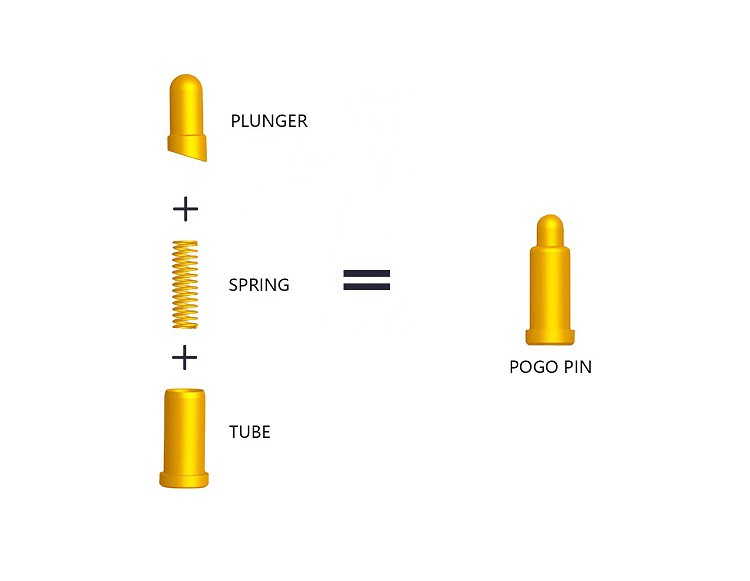

Enfin, la broche pogo fournit un courant incroyablement stable et peut être assemblée indépendamment avec une force de ressort et une conception spéciales. Lorsque la force élastique est augmentée, l'extrusion de la tige d'aiguille à l'intérieur du tube d'aiguille sera plus stable et aura une meilleure conductivité électrique.
La conception de la broche pogo à courant élevé peut rendre le courant plus stable. Si une interruption momentanée se produit, le flux de courant à travers le ressort brûlera le ressort et finira par provoquer la défaillance de l'aiguille. Par conséquent, en augmentant le nombre de points de contact entre la tige d'aiguille et le tube d'aiguille, le risque d'interruption instantanée est réduit.
