Pogo Pin dans les lunettes intelligentes : créer « l'artère invisible » pour les appareils portables IA
I. Pogo Pin : une révolution miniature dans la technologie de connexion de précision
Pogo Pin, communément appelé broche à ressort, est un connecteur de sonde à ressort formé par rivetage de précision de trois composants : un piston (tige d'aiguille), un ressort et un cylindre. Le nom dérive du jouet classique « Pogo Stick » car la pointe de l'épingle se déplace axialement comme un pogo stick lorsqu'elle est comprimée. À l'intérieur du Pogo Pin, un petit ressort hélicoïdal garantit que lorsque la broche entre en contact avec un coussinet externe, la pointe se comprime vers l'intérieur, fournissant une force de contact constante et stable. Cela garantit une transmission fiable et à faible impédance du courant ou des signaux.
Le principal avantage du Pogo Pin réside dans sa conception ingénieuse à ressort : un ressort à l'intérieur du barillet et une continuité électrique obtenue grâce à une friction précise et à la force du ressort entre le piston et le barillet. Le piston se déplace axialement sous la force du ressort ; tout déplacement physique causé par des vibrations, des chocs ou une dilatation/contraction thermique est absorbé et compensé par l'élasticité du ressort, maintenant ainsi une connexion électrique stable. Pour améliorer la résistance à la corrosion et la qualité du signal, les broches Pogo sont généralement plaquées or ou nickel.
Grâce à leur petite taille, leur impédance ultra-faible et leur longue durée de vie, les Pogo Pins sont largement utilisés dans les smartphones, les ordinateurs portables, les tablettes, les montres intelligentes, les casques Bluetooth, les étuis de chargement TWS, les casques VR, les dispositifs médicaux portables, l'électronique automobile et l'aérospatiale. Dans la conception portable moderne, les Pogo Pins ont évolué d'un connecteur de test/programmation en arrière-plan à un composant de première ligne remodelant l'architecture de l'appareil et l'expérience utilisateur.
II. Scénarios d'application de base des broches Pogo dans les lunettes intelligentes
Avec la croissance explosive des grands modèles d’IA et les progrès continus de l’AR/VR, les lunettes intelligentes passent de l’exploration conceptuelle à l’adoption massive. Les géants mondiaux de la technologie tels que Meta, Google, Apple et Samsung investissent massivement. Le consensus du secteur considère 2026-2027 comme le point de bascule d’une croissance explosive. Les lunettes intelligentes doivent contenir des batteries, des puces principales, des modules d'affichage optique, des antennes, des capteurs, des microphones et des haut-parleurs dans un volume extrêmement compact - chaque millimètre cube est précieux. Dans le même temps, les utilisateurs exigent un confort tout au long de la journée, un chargement pratique, une résistance à la transpiration et à l'eau et une esthétique homogène.
Les Pogo Pins répondent à ces exigences strictes et servent trois scénarios d’application principaux dans les lunettes intelligentes.
(1) Chargement magnétique et transfert de données sur la branche

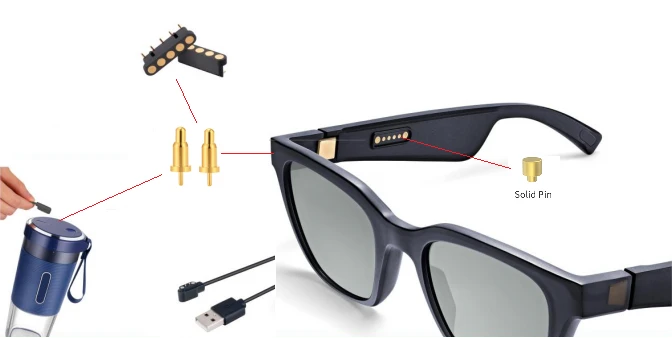

Il s’agit de l’application la plus mature et la plus courante. Le connecteur femelle Pogo Pin est intégré sur le côté intérieur de la branche ou à proximité de la charnière. Le câble de charge magnétique ou la station d'accueil correspondant contient des broches Pogo mâles et des aimants. Lorsque l'utilisateur place les lunettes à proximité du chargeur, la force magnétique les guide automatiquement dans la bonne position, permettant ainsi une recharge à l'aveugle.
Avec plusieurs broches, l'interface Pogo peut également prendre en charge des fonctions parallèles - différentes broches peuvent gérer l'alimentation, les signaux vidéo, les signaux de commande ou l'audio, permettant à la fois le chargement et le transfert de données à grande vitesse sur un seul câble magnétique. Par exemple, les lunettes de tir Thunderbird Innovation AI V3 utilisent un câble de données magnétique à 18 broches pour réaliser une exportation rapide de données USB 3.0 pour des vidéos et des photos haute résolution.
(2) Solution d'étui à lunettes intelligent (étui de chargement)
Inspirées des étuis pour écouteurs TWS, certaines lunettes intelligentes sont livrées avec un étui de chargement dédié. À l’intérieur du boîtier, une station de chargement Pogo Pin est intégrée. Lorsque les lunettes sont placées dans l'étui, les contacts métalliques sur les branches ou la monture s'alignent automatiquement avec les Pogo Pins de l'étui, démarrant ainsi une charge immédiate. Un capteur Hall peut lancer une charge inductive dès que le couvercle est ouvert, offrant ainsi une expérience de « stockage et charge » fluide.
(3) Extension modulaire et intégrée au châssis
Les Pogo Pins peuvent être intégrés directement dans la monture de lunettes, intégrant la conception structurelle et des circuits. Le connecteur fusionne avec le squelette du cadre pour réaliser des connexions électriques dans un espace millimétrique. Cela permet non seulement d'économiser de l'espace de disposition, mais ouvre également des possibilités d'expansion modulaire.-les utilisateurs peuvent attacher magnétiquement des modules de caméra, des modules d'affichage ou d'autres périphériques via les interfaces Pogo Pin, ce qui rend les lunettes intelligentes plus flexibles et évolutives.
III. Pourquoi choisir Pogo Pin ? Cinq avantages fondamentaux
Par rapport au chargement filaire de type C ou au chargement sans fil, la connexion magnétique Pogo Pin est rapidement devenue la solution courante dans les lunettes intelligentes en raison de cinq avantages clés.
(1) Efficacité spatiale extrême
Smart glasses must be slim-the thickest part of a temple is often less than 8 mm. A standard Type‑C receptacle is over 3 mm tall and requires additional clearance for insertion slope and housing wall, easily consuming >30% du volume interne. En revanche, un connecteur femelle Pogo Pin peut mesurer seulement 1 mm et être discrètement caché sur le côté intérieur ou sur la charnière de la branche, laissant ainsi de la place aux piles, aux antennes, aux puces principales et aux dissipateurs de chaleur. Dans le champ de bataille des lunettes intelligentes, où chaque millimètre cube compte, cela est crucial.
(2) Durée de vie et fiabilité ultra longues
Les lunettes intelligentes sont des objets portables à haute fréquence qui nécessitent une durabilité d'accouplement bien supérieure à celle des appareils électroniques grand public ordinaires. Les connecteurs de type C avec verrous mécaniques et contacts à ressort ont généralement une durée de vie en laboratoire d'environ 10 000 cycles ; en utilisation réelle, un desserrage peut survenir après 3 000 à 5 000 cycles. Les broches Pogo, qui reposent sur des broches à ressort et des aimants sans usure par friction des loquets, atteignent généralement 50 000 à 100 000 cycles- certaines versions hautes performances dépassent 500 000 cycles, dépassant de loin les normes générales des consommateurs. Même après 20 000 cycles d'accouplement réels, la variation de la résistance de contact peut être maintenue à moins de 10 mΩ, avec quasiment aucune dégradation électrique.
(3) Excellente résistance à la sueur et à l’eau
Les lunettes intelligentes sont souvent utilisées lors de la course à pied, du vélo ou des activités de plein air, face à la sueur et à la pluie. Les ports de type C nécessitent une découpe ouverte, ce qui rend une étanchéité complète impossible ; la pénétration de sueur peut provoquer une oxydation, de la corrosion ou même des courts-circuits. Les contacts femelles magnétiques Pogo Pin peuvent être conçus comme un tampon affleurant en acier inoxydable, puis scellés avec des joints en silicone ou un nanomoulage pour obtenir facilement une protection IP67 ou même IP68, résistant efficacement à la sueur, à la pluie et à la poussière.
(4) Commodité et sécurité de l'accouplement aveugle
Les utilisateurs qui enlèvent leurs lunettes pour recharger le font souvent d'une seule main, sans regarder le port.-le chargement doit se faire vraiment sans effort. Les broches Pogo magnétiques utilisent de puissants aimants en néodyme pour un alignement précis, avec des guides inclinés, permettant une connexion automatique en aveugle en quelques millisecondes (0,2 secondes) sans retournement ni visée précise. De plus, si le câble est accidentellement tiré, la connexion magnétique se déconnecte proprement, empêchant les lunettes d'être tirées du bureau ou de la station d'accueil-protégeant à la fois l'appareil et l'utilisateur.
(5) Esthétique propre et intégrée
À mesure que l’esthétique de l’électronique grand public converge, une conception pure et homogène devient de plus en plus importante. Une interface Pogo magnétique peut être complètement cachée dans la structure des branches ou de la monture, ne laissant aucune découpe ou saillie visible. Les lunettes intelligentes ressemblent ainsi à des lunettes ordinaires, adaptées à un usage quotidien et à des contextes sociaux.
IV. Tendances de l'industrie et perspectives d'avenir
Avec l’intégration profonde de l’IA et de la RA, les lunettes intelligentes passent rapidement du statut de gadgets expérimentaux à des produits grand public. Selon une analyse du secteur, les lunettes AR+AI-l'avenir des lunettes intelligentes-devraient connaître une croissance soutenue à partir de 2025, avec des ventes pouvant dépasser 2,7 millions d'unités d'ici 2027. Au CES 2026, les lunettes intelligentes IA ont été largement présentées, mettant en évidence des tendances telles que la conception légère, les percées en matière de capacités de terminaux autonomes et la diversité des plates-formes multipuces. Les grandes entreprises technologiques investissent massivement dans les lunettes intelligentes de nouvelle génération, ce qui entraîne une demande encore plus grande en matière d’énergie stable et de transmission de données à haut débit dans des espaces compacts.
À mesure que la technologie d’affichage et la puissance de calcul de l’IA progressent, la consommation électrique des lunettes intelligentes va augmenter, nécessitant des courants de charge plus élevés et des débits de données plus rapides. La technologie Pogo Pin continue d'évoluer-grâce au blindage coaxial et à la simulation électromagnétique, les Pogo Pins de nouvelle génération peuvent prendre en charge les débits USB 3.1 Gen2 ou même Thunderbolt 3 (jusqu'à 10 Gbit/s) avec une faible diaphonie et une perte d'insertion minimale. Pour le chargement, les Pogo Pins plaqués or peuvent supporter de manière fiable plus de 5 A, répondant ainsi aux besoins de charge rapide des lunettes intelligentes.
Il est prévisible qu'à mesure que les lunettes intelligentes passeront du statut de « nouvelle espèce » à celui de « compagnons quotidiens », les connecteurs Pogo Pin-en tant qu'artères invisibles cachées dans des espaces millimétriques-continueront à jouer un rôle clé dans une connexion stable et une expérience utilisateur supérieure, profondément intégrés à la technologie de charge magnétique. Pour les développeurs de lunettes intelligentes, choisir Pogo Pins signifie choisir non seulement un connecteur, mais une solution au niveau du système qui équilibre la fiabilité technique et la commodité d'utilisation, éprouvée sur le marché.
